Présentation du projet

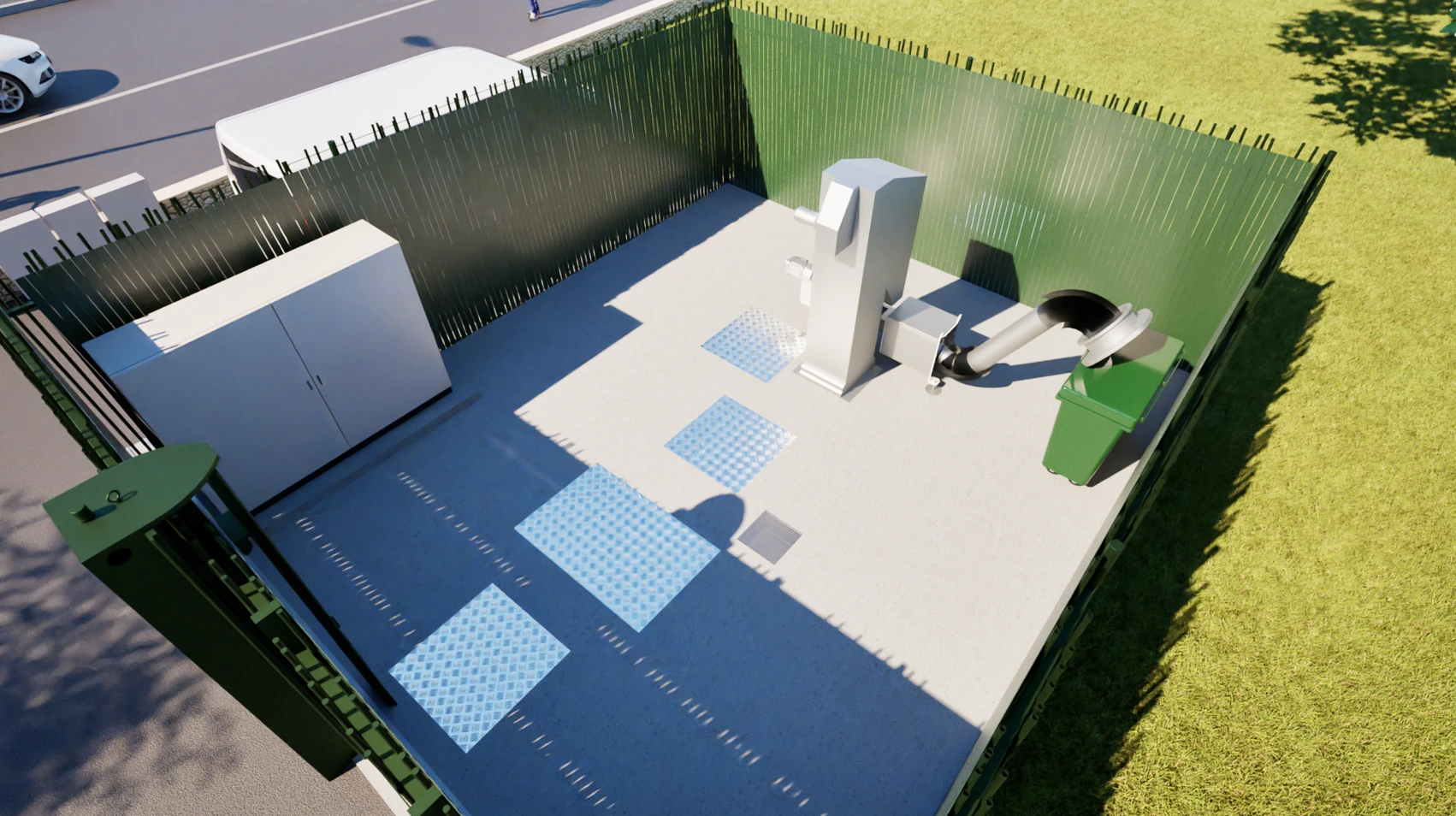

Ce projet porte sur la modernisation d’un poste de refoulement pour le service eau et assainissement d’une métropole. L’objectif principal était d’améliorer les conditions d’exploitation en automatisant le dégrillage pour pallier l’accumulation de déchets, tout en repensant entièrement l’accessibilité et la sécurité du site.L’étude a débuté par un relevé de terrain précis et une phase de prospection technique pour valider les caractéristiques des équipements (dégrilleur, presse laveuse, balance de pesage). La modélisation a ensuite été réalisée sous Revit, permettant de coordonner l’implantation des nouveaux ouvrages, le déplacement du tableau électrique et la création d’un By-Pass de maintenance.

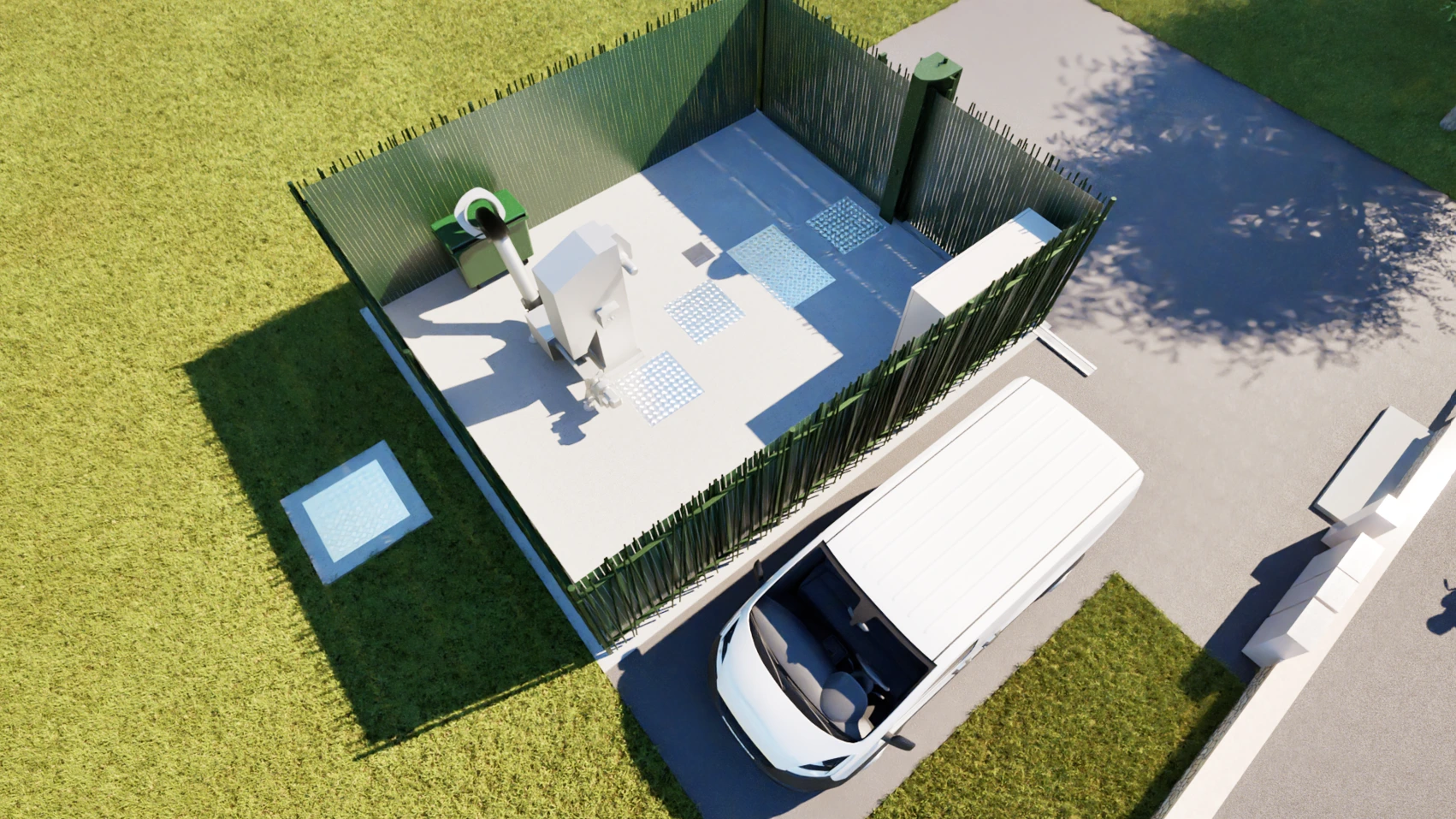

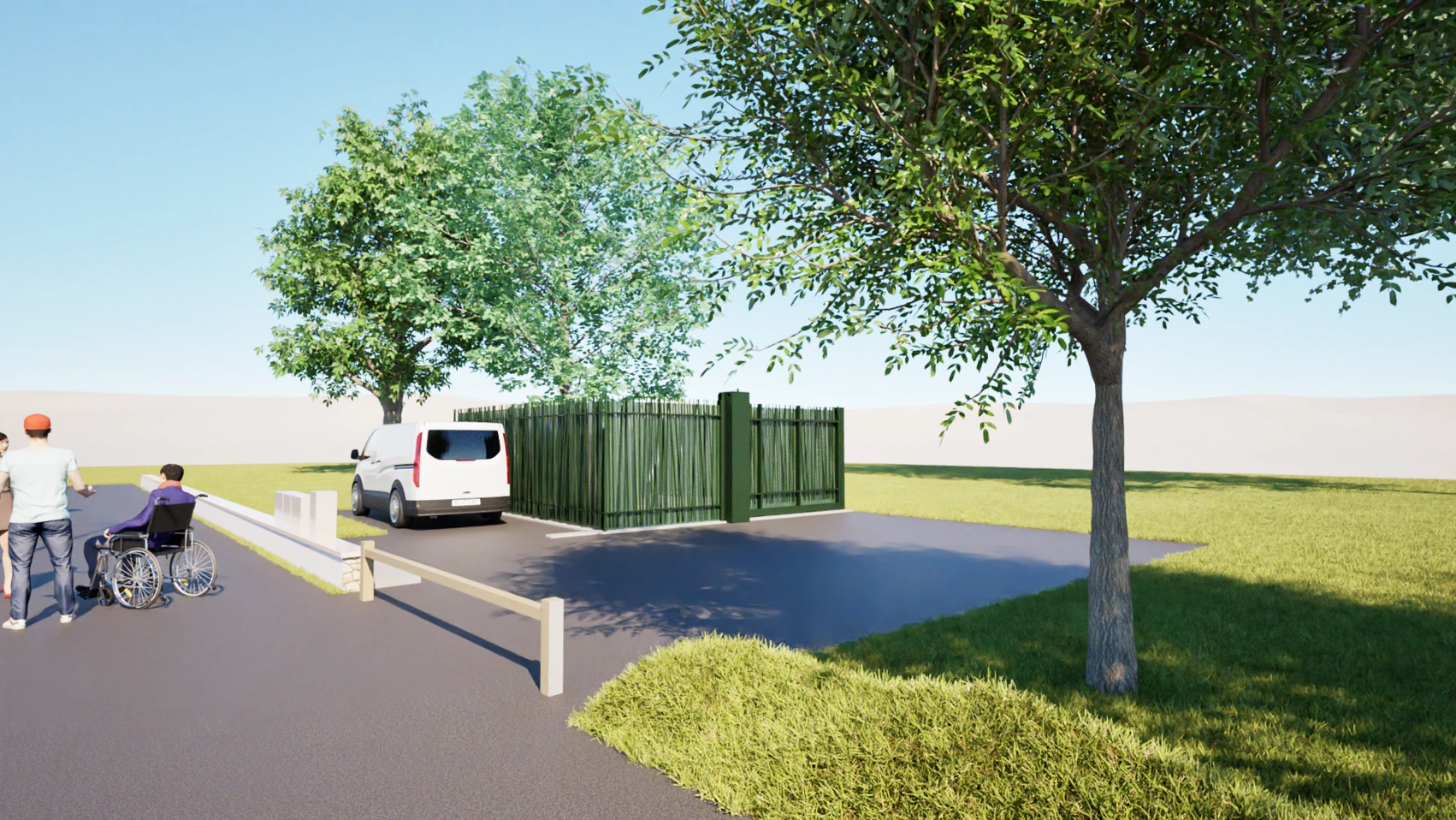

La conception en 3D a été déterminante pour identifier et résoudre des conflits spatiaux en amont, notamment entre les trappes d’accès et les moteurs des équipements. Le projet intègre également un volet VRD complet avec la création d’une plateforme enrobée et d’un nouvel accès sur rue pour faciliter les interventions de maintenance.
Ce projet illustre ma capacité à gérer une opération technique complexe en environnement public, de la phase de relevé initial à la modélisation BIM, jusqu’au suivi de la conformité des travaux.
Vous trouvez ici un article complet détaillant ma méthode de travail sur ce projet :
👉 Lire l'article complet
Livrables du projet
- Relevé sur site et étude de faisabilité
- Modélisation BIM complète sous Revit

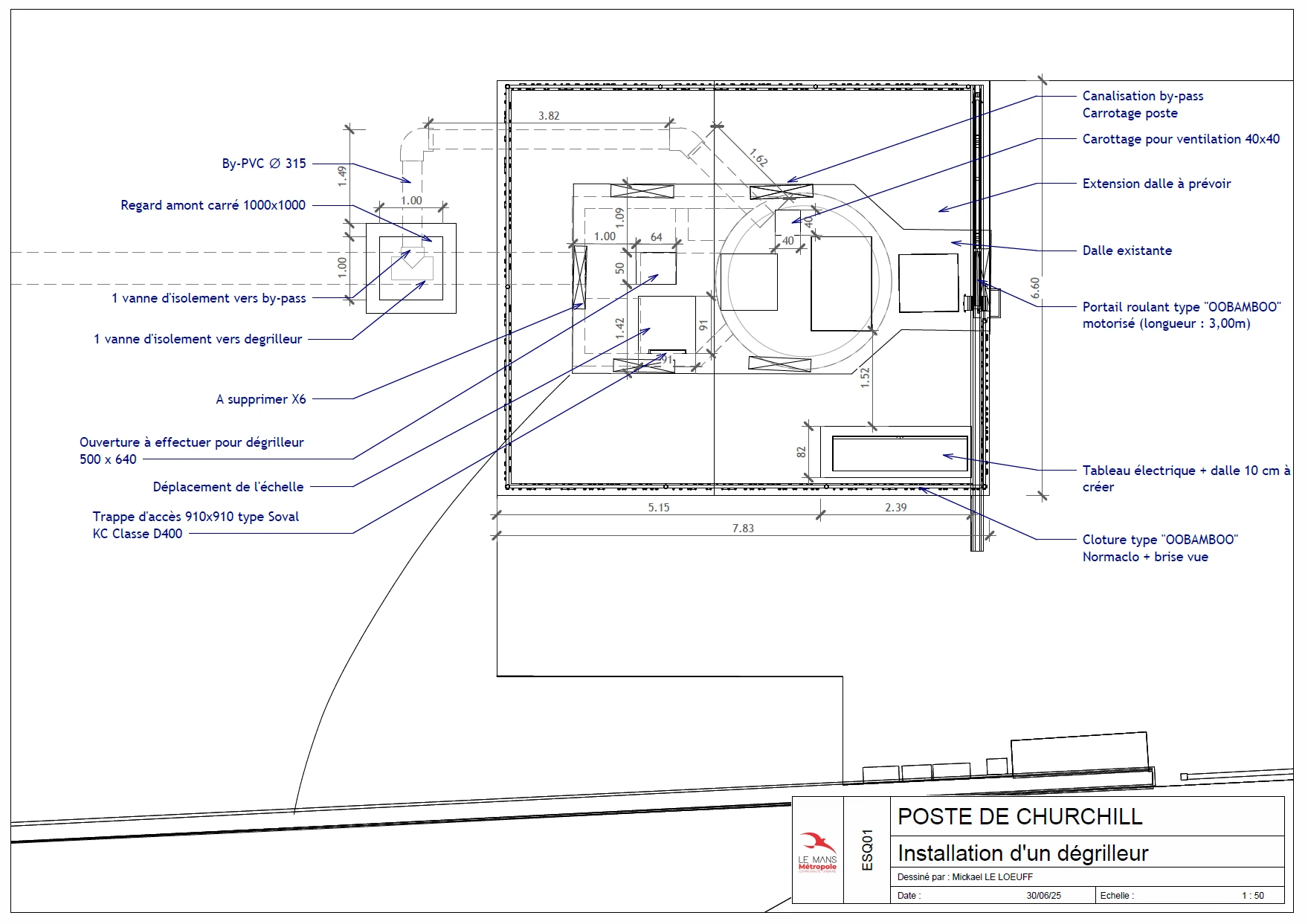

- Plans de détails et aménagement VRD

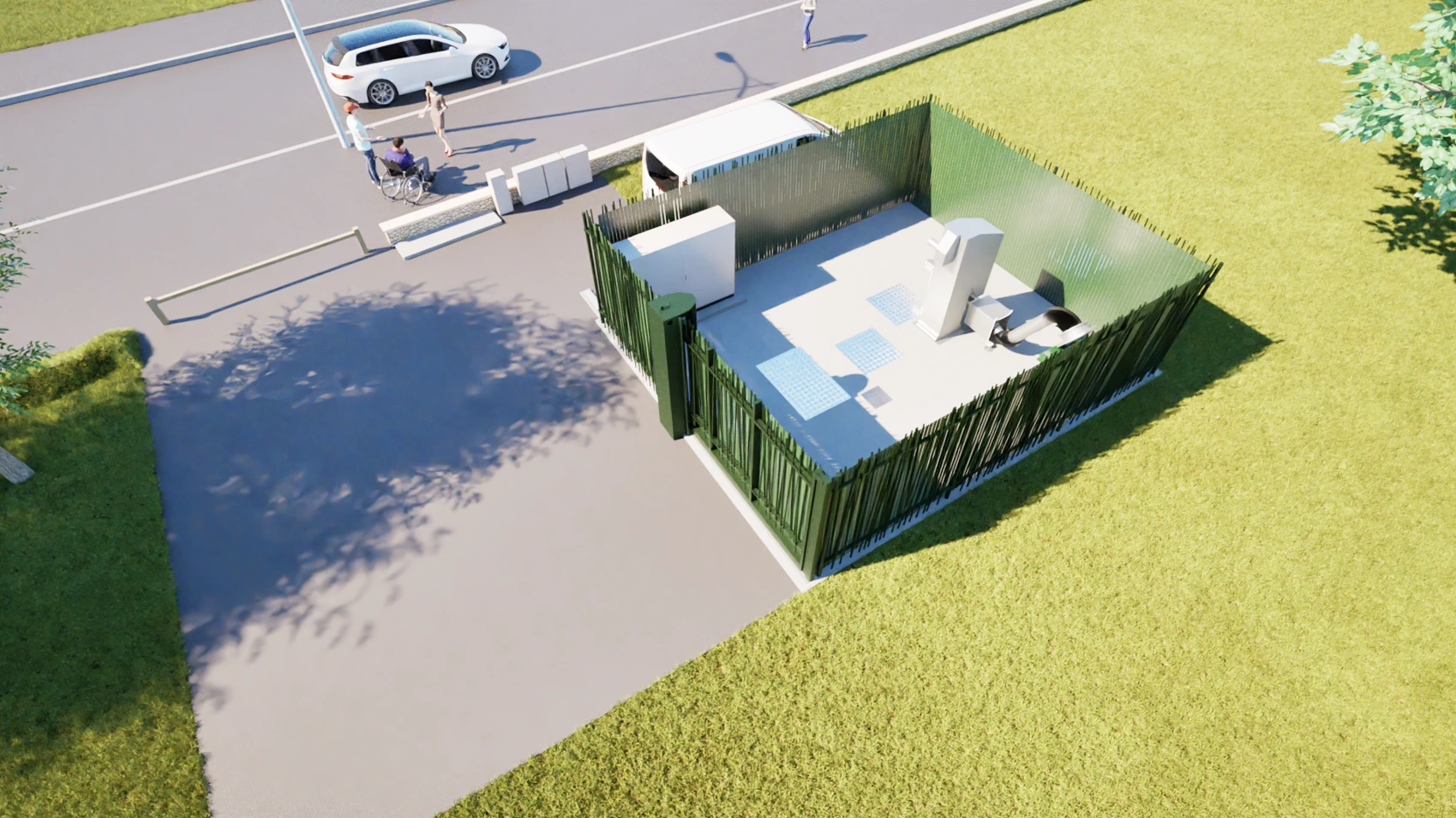

- Suivi technique de réalisation
Galerie photos
