Plan de masse d'une maison : tout ce que vous devez savoir pour bien le réaliser

Le plan de masse est la pièce sur laquelle un instructeur d'urbanisme passe le plus de temps. C'est elle qui lui permet de vérifier, en un coup d'œil, si votre projet respecte les règles du PLU : reculs par rapport aux voisins, emprise au sol, accès, réseaux. Un plan de masse mal fait, c'est souvent un dossier qui repart avec une demande de pièces complémentaires et deux mois de retard sur votre chantier.

À quoi sert le plan de masse ?

Le plan de masse (pièce PCMI 2 dans un dossier de permis de construire pour maison individuelle) est une vue aérienne de votre terrain. Il représente :

• L'état actuel des constructions existantes sur la parcelle
• Le projet de construction ou d'extension projeté
• Les distances exactes entre les constructions et les limites séparatives
• Les accès au terrain depuis la voie publique
• Les réseaux existants (eau, assainissement, électricité)
• Les arbres remarquables à conserver

Son rôle est central : c'est sur ce plan que l'instructeur d'urbanisme va vérifier que votre projet est conforme aux règles du PLU (Plan Local d'Urbanisme) de votre commune. Emprise au sol, distances aux voisins, surface constructible — tout se calcule à partir du plan de masse.

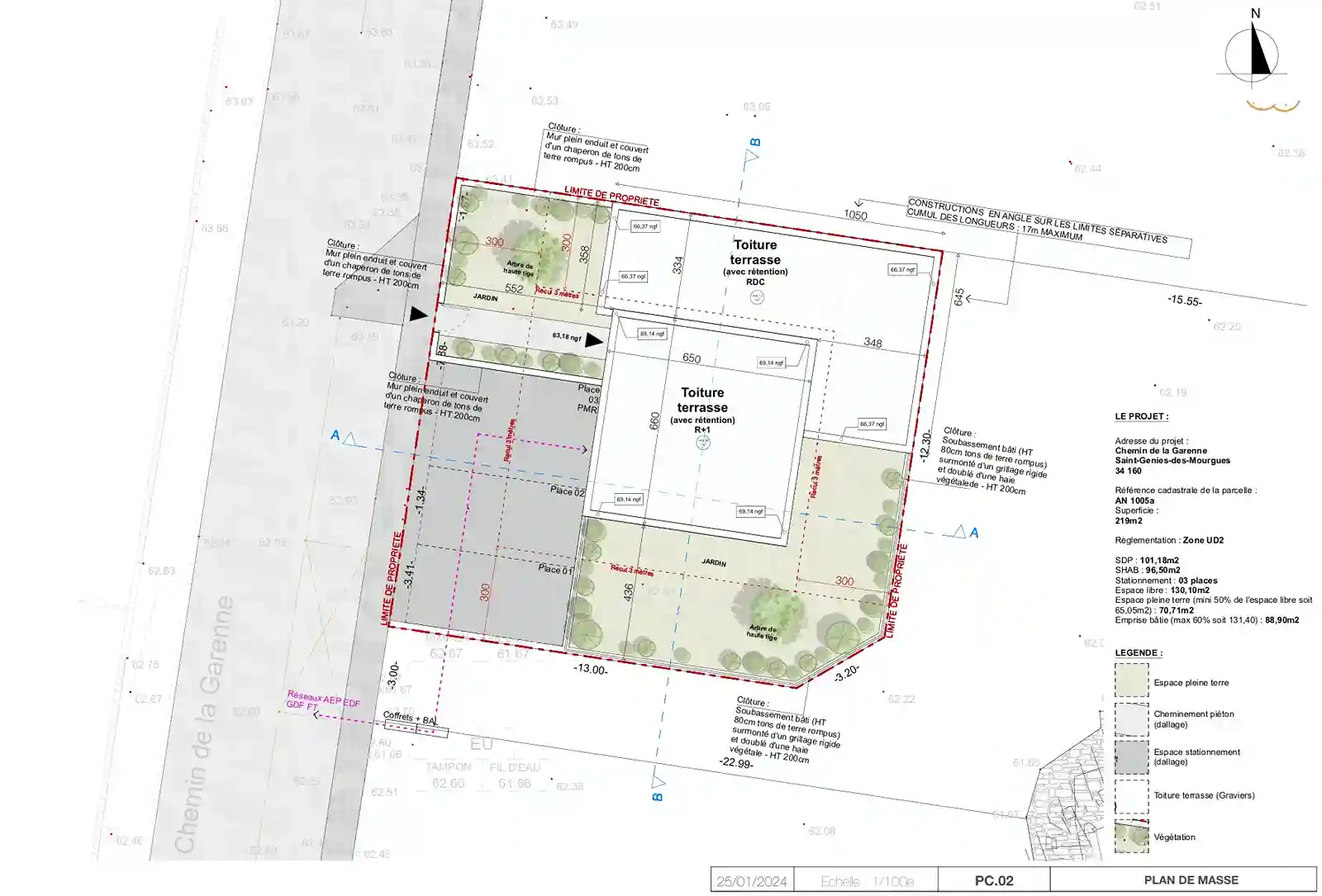

Ce que doit contenir un plan de masse conforme

Un plan de masse réglementaire n'est pas un simple croquis. Chaque élément a une fonction précise et son absence peut bloquer l'instruction. Voici ce que doit comporter un plan de masse complet.

1. L'orientation (flèche nord)

La flèche indiquant le nord est obligatoire. Elle permet à l'instructeur d'apprécier l'ensoleillement, l'orientation des façades par rapport aux règles du PLU (certains PLU limitent les surfaces vitrées au nord) et la cohérence avec les plans de façades fournis par ailleurs.

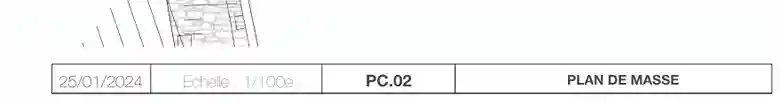

2. L'échelle graphique et numérique

Le plan doit être à une échelle permettant une lecture précise, généralement le 1/200e ou le 1/500e selon la taille du terrain. L'échelle numérique (ex : 1/200) et une échelle graphique (barre graduée) doivent toutes les deux figurer sur le document. L'échelle graphique est indispensable : en cas d'impression à une taille différente, c'est elle qui permet de retrouver les dimensions réelles.

3. Les limites de la parcelle cotées

Chaque côté de la parcelle doit être mesuré et coté. Ces cotes doivent correspondre au document cadastral (à vérifier sur cadastre.gouv.fr). Une parcelle mal cotée ou avec des dimensions incohérentes avec le cadastre est un motif de demande de pièces complémentaires. Vous pouvez retrouver vos informations cadastrales avec notre outil de vérification PLU gratuit.

4. L'implantation des constructions existantes et projetées

Le plan doit représenter clairement :

• Les constructions existantes sur la parcelle (maison, garage, abri), en distinguant ce qui est conservé et ce qui est démoli si des travaux de démolition sont prévus
• La construction ou extension projetée, avec sa superficie au sol exacte
• Les constructions sur les parcelles voisines, lorsqu'elles influencent les règles de recul

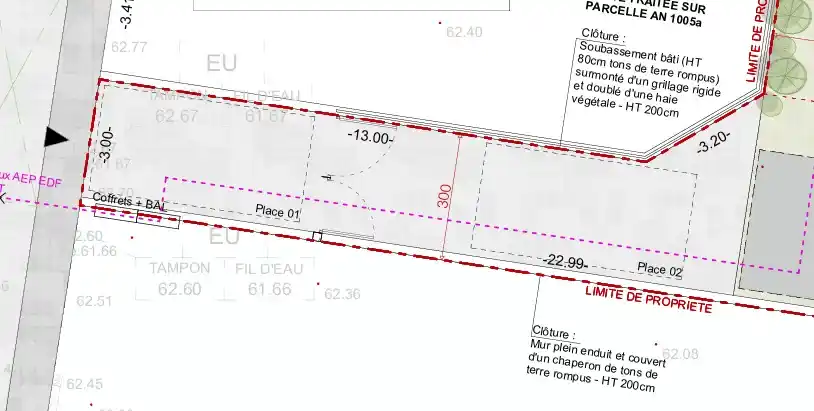

5. Les distances aux limites séparatives, cotées

C'est l'élément le plus scruté. Chaque distance entre une construction (existante ou projetée) et une limite séparative doit être cotée avec précision. Ces cotes permettent à l'instructeur de vérifier le respect des reculs imposés par le PLU. Une maison à 2,80 m d'une limite alors que le PLU exige 3 m, c'est un refus.

6. La distance à la voie publique

La distance entre la façade principale (ou le portail) et l'axe ou la limite de la voie publique doit également être cotée. Certains PLU imposent un recul minimum depuis la voie (alignement), d'autres autorisent la construction à l'alignement. Sans cette cote, l'instructeur ne peut pas vérifier la conformité.

7. L'accès au terrain et le sens de circulation

L'accès depuis la voie publique, la largeur du portail et le sens de la circulation (entrée / sortie) doivent figurer sur le plan. Pour les terrains avec des contraintes de visibilité ou des accès partagés, ces informations sont particulièrement importantes.

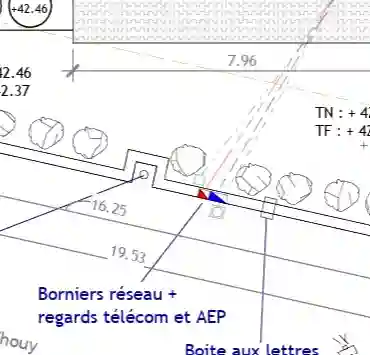

8. Les réseaux existants

Les raccordements existants (eau potable, assainissement, électricité, gaz, fibre) doivent être représentés schématiquement sur le plan. Pour l'assainissement en particulier, la position de la fosse septique (si le terrain n'est pas raccordé au tout-à-l'égout) et son emprise sont à indiquer.

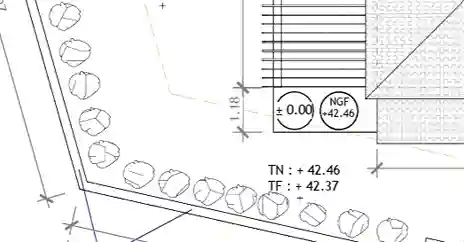

9. Le niveau des terrassements (NGF)

Sur un terrain en pente ou pour tout projet qui modifie le niveau du terrain naturel, les cotes NGF (Nivellement Général de la France) du terrain naturel et du terrain fini après travaux doivent figurer sur le plan. Ces cotes permettent de vérifier le respect des règles de hauteur du PLU et alimentent le plan en coupe (PCMI 3).

10. Les arbres existants et ceux à abattre

Les arbres à conserver et ceux à abattre pour les besoins du projet doivent être représentés. Dans certaines communes ou zones protégées, l'abattage d'arbres remarquables nécessite une autorisation distincte.

Plan de masse, plan de situation et plan cadastral : les différences

Ces trois documents sont souvent confondus par les particuliers. Pourtant, ils répondent à des questions très différentes.

Le plan cadastral sert de base pour dessiner le plan de masse : on y extrait les limites de la parcelle, les dimensions du terrain et l'implantation des bâtiments existants. Mais le plan cadastral seul n'est pas un plan de masse. Il ne contient pas les cotes de projet, les distances aux limites, les réseaux ni les niveaux,  autant d'informations indispensables pour l'instruction.

Parmi les dossiers que je reprends après un refus en mairie, la confusion entre plan cadastral et plan de masse est l'une des erreurs les plus courantes. Un extrait du cadastre imprimé en guise de plan de masse ne sera jamais accepté par l'instructeur.

L'échelle et l'orientation : les deux premiers points de contrôle

Quand un instructeur ouvre un plan de masse, il regarde en premier deux choses : l'orientation (flèche nord) et l'échelle. Si l'une des deux est absente ou incohérente, il ne peut pas instruire le dossier.

Quelle échelle choisir ?

Il n'y a pas d'échelle imposée, mais des pratiques qui facilitent l'instruction :

• Petits terrains (moins de 500 m²) : le 1/100e ou le 1/200e permet de voir les distances et les cotes clairement
• Terrains moyens (500 à 2 000 m²) : le 1/200e ou le 1/500e est adapté
• Grands terrains (plus de 2 000 m²) : le 1/500e ou le 1/1 000e est souvent nécessaire pour tenir sur un format A3

L'essentiel est que les cotes restent lisibles sur le plan imprimé. Un plan au 1/500e avec des cotes en 0,5 mm de haut sera illisible et rejeté.

Ce que l'instructeur vérifie sur votre plan de masse

Derrière chaque élément du plan de masse, l'instructeur vérifie une règle spécifique du PLU. Comprendre ce qu'il cherche permet de produire un plan qui ne laisse aucune zone d'ombre.

Le respect des reculs

La règle la plus courante dans les PLU : toute construction doit respecter un recul minimum par rapport aux limites séparatives. La règle classique est H/2 avec un minimum de 3 m, c'est-à-dire que la distance à la limite séparative doit être au moins égale à la moitié de la hauteur du bâtiment, et jamais inférieure à 3 m. Mais certains PLU permettent la construction en limite séparative (mitoyenneté) sous conditions. Seule une lecture du règlement de votre zone PLU peut confirmer ce qui s'applique à votre terrain.

L'emprise au sol

L'emprise au sol est la surface de terrain couverte par vos constructions (projection verticale). Le PLU fixe souvent un coefficient maximum : par exemple 40 % d'emprise au sol signifie que vous ne pouvez pas couvrir plus de 40 % de votre terrain. Si votre terrain fait 800 m² et le coefficient est de 40 %, vous ne pouvez couvrir que 320 m². Le plan de masse doit permettre à l'instructeur de calculer cette emprise directement sur le document.

L'accès et la desserte

Pour délivrer un permis, la mairie s'assure que le terrain est desservi par une voie carrossable et que l'accès est praticable pour les engins de secours. Un terrain enclavé sans accès viable sur une voie publique ne peut pas être autorisé à construire.

La gestion des eaux pluviales

Dans de nombreuses communes (et systématiquement en zone inondable), le PLU impose que les eaux pluviales soient gérées sur la parcelle sans rejet direct sur la voie publique ou chez le voisin. Le plan de masse doit indiquer les dispositifs prévus : bassin d'infiltration, noue, cuve de récupération.

L'assainissement

Si votre terrain est raccordé au réseau d'assainissement collectif, la position du branchement doit figurer sur le plan. Si vous êtes en assainissement non collectif (fosse), son emplacement, sa superficie d'épandage et sa distance aux limites doivent être représentés et conformes aux prescriptions locales.

Les cas particuliers à anticiper

Le terrain en pente

Un terrain en pente complexifie significativement le plan de masse. En plus du plan vu du dessus, vous devrez représenter les niveaux du terrain naturel et du terrain fini avec des courbes de niveau ou des cotes NGF. Ces éléments alimenteront le plan en coupe (PCMI 3), qui montre l'implantation de la construction dans la pente. Un plan de masse sans indication de niveaux sur un terrain pentu sera systématiquement rejeté ou complété par une demande de pièces.

Le secteur ABF (Architectes des Bâtiments de France)

Dans les 500 m autour d'un monument historique, votre dossier sera soumis à l'avis de l'ABF. Le plan de masse doit être particulièrement soigné car l'ABF regardera non seulement les distances et l'emprise, mais aussi l'intégration visuelle du projet dans son environnement. À Nîmes (Arènes, Maison Carrée, Tour Magne), Avignon (Palais des Papes, remparts), ou Montpellier (centre historique), c'est un point à anticiper dès la conception du plan. Notre outil de vérification PLU vous permet de savoir en quelques secondes si votre terrain est concerné.

La zone inondable (PPRi)

Si votre terrain est en zone inondable, le plan de masse doit intégrer les cotes de référence des crues (les cotes NGF à ne pas dépasser pour les planchers). Dans le Gard et l'Hérault, c'est une contrainte très fréquente — le PPRi (Plan de Prévention des Risques d'Inondation) couvre de larges zones autour du Gardon, de l'Hérault, du Vistre et de leurs affluents. Vérifiez votre situation sur georisques.gouv.fr.

Le lotissement avec règlement

Si vous construisez dans un lotissement, un règlement de lotissement peut imposer des contraintes supplémentaires par rapport au PLU communal : emplacement obligatoire du garage, distance spécifique au portail, superficie minimale de l'emprise bâtie. Ces règles doivent être intégrées dans le plan de masse au même titre que le PLU.

Les erreurs les plus fréquentes sur un plan de masse

D'après les dossiers que je reprends régulièrement après des demandes de pièces complémentaires, voici les problèmes qui reviennent le plus souvent.

Des distances non cotées. Le plan représente la construction projetée mais sans indiquer les distances aux limites séparatives. L'instructeur ne peut pas vérifier la conformité aux reculs du PLU. C'est la cause la plus fréquente de demande de compléments.

Une échelle incohérente ou absente. Le plan indique "1/200" mais les distances mesurées avec une règle ne correspondent pas à cette échelle. Ou l'échelle n'est pas indiquée du tout. Sans échelle, le document est inexploitable.

Un plan cadastral utilisé à la place du plan de masse. L'extrait cadastral représente bien les limites de la parcelle, mais il ne contient pas les distances au projet, les réseaux ni les niveaux. Un plan cadastral seul n'est pas un plan de masse au sens réglementaire.

Des dimensions incohérentes avec le cadastre. La surface totale de la parcelle telle qu'indiquée sur le plan de masse ne correspond pas au titre de propriété ou au cadastre. Cela remet en cause toute la cohérence du dossier.

Les réseaux absents. Aucune indication sur le raccordement à l'eau, l'assainissement ou l'électricité. Dans certaines communes, l'absence de cette information suffit pour déclencher une demande de pièces complémentaires.

Pas de différenciation existant / projet. Le plan ne distingue pas clairement ce qui existe déjà de ce qui est projeté. L'instructeur ne peut pas calculer l'emprise au sol créée.

L'accès au terrain non représenté. Pour les terrains avec un seul accès sur une voie privée, l'absence de représentation de cet accès peut poser problème si sa largeur est insuffisante pour les engins de secours.

Peut-on faire son plan de masse soi-même ?

Oui, légalement, rien ne vous l'interdit pour un projet en dessous de 150 m² de surface de plancher. Mais en pratique, les pièges sont nombreux.

Les logiciels grand public comme Sweet Home 3D ou SketchUp ne sont pas conçus pour produire des plans de masse réglementaires. Ils permettent de visualiser un projet, pas de produire un document coté à l'échelle avec les niveaux NGF, les réseaux et les légendes exigées par l'administration.

Pour produire un plan de masse conforme soi-même, il faut maîtriser un logiciel de CAO (AutoCAD, DraftSight) ou un logiciel BIM (Revit, ArchiCAD), savoir lire et exploiter un relevé cadastral, connaître les règles de cotation réglementaire et avoir accès aux données NGF du terrain.

Pour un projet simple sur un terrain plat sans contrainte particulière, un particulier motivé peut y arriver. Pour un terrain en pente, en secteur ABF ou en zone inondable, la complexité technique rend l'exercice risqué sans formation.

J'ai repris récemment le dossier d'un client à Saint-Gilles (Gard) qui avait tenté de faire son plan de masse lui-même avec une application de dessin. Le plan était propre visuellement, mais les cotes ne correspondaient pas aux dimensions réelles du terrain, les réseaux n'étaient pas représentés et l'échelle graphique était absente. La mairie avait renvoyé le dossier avec trois demandes de corrections distinctes. Résultat : 4 mois perdus. On a refait le plan de masse en 48h et le permis est sorti 2 mois après.

Le prix d'un plan de masse professionnel

Le plan de masse est rarement facturé seul. Il fait généralement partie d'un dossier complet (permis de construire ou déclaration préalable). Voici les tarifs pratiqués pour un dossier complet incluant le plan de masse :

Ces tarifs incluent le plan de masse coté, les plans de situation, de façades, la coupe et la notice descriptive, la totalité des pièces graphiques PCMI du dossier. La modélisation 3D Revit est incluse, ce qui garantit la cohérence entre le plan de masse et les autres pièces du dossier (impossible d'avoir une façade qui contredit le plan de masse quand tout est extrait de la même maquette).

En résumé

Ce qu'il faut retenir sur le plan de masse :

1. C'est la pièce PCMI 2, obligatoire dans tout dossier de permis de construire ou de déclaration préalable
2. Il doit contenir : orientation, échelle, limites cotées, constructions existantes et projetées, distances aux limites, accès, réseaux, niveaux si terrain en pente
3. Un plan cadastral seul ne remplace pas un plan de masse
4. L'instructeur l'utilise pour vérifier les reculs, l'emprise au sol, l'accès et l'assainissement
5. Un plan de masse insuffisant = demande de pièces complémentaires = 2 à 3 mois de retard
6. Les cas compliqués (pente, ABF, inondable, lotissement) nécessitent une expertise locale
