Plans pour un permis de construire : quels documents, qui peut les faire et à quel prix ?

Quels plans faut-il fournir pour un permis de construire ?

C'est la question que se posent tous les particuliers au moment de constituer leur dossier. La réponse dépend du type de permis demandé, mais voici les pièces graphiques communes à la quasi-totalité des dossiers.

Les 3 types de plans obligatoires

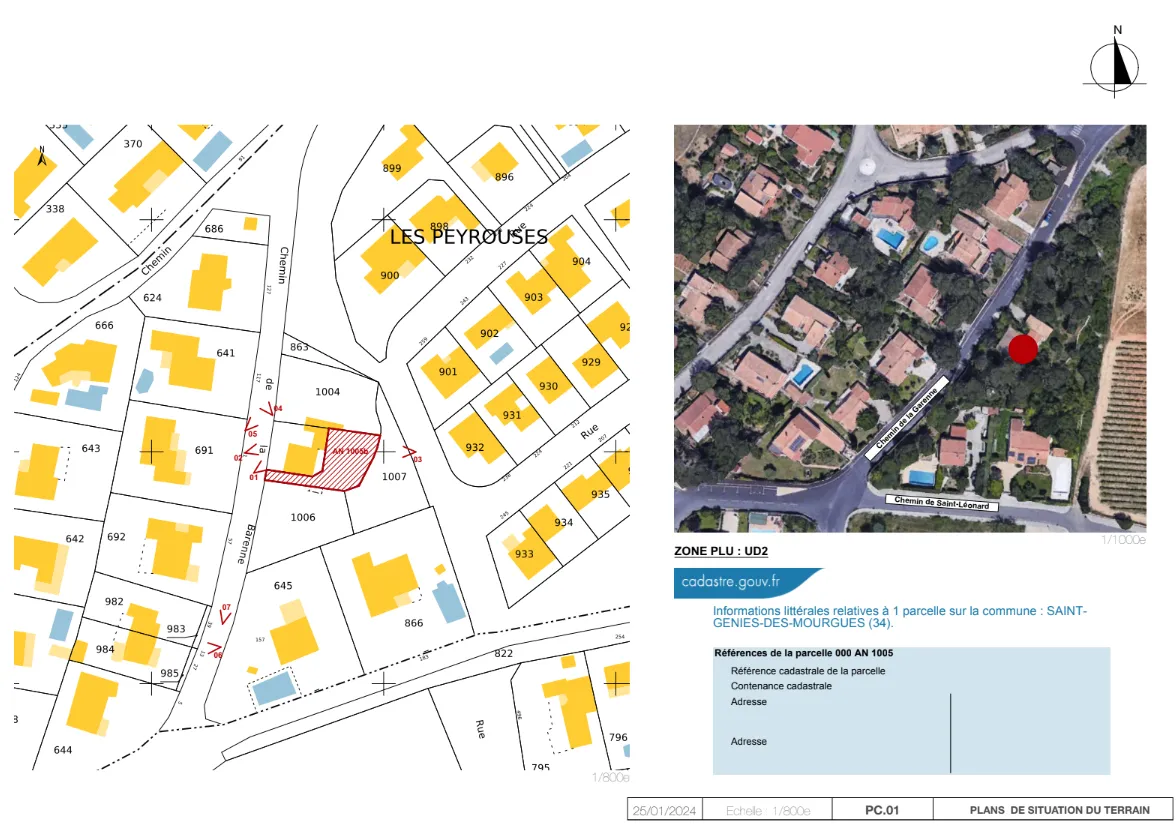

1. Le plan de situation (PCMI 1) : Il localise votre terrain dans la commune. Il est tiré du cadastre ou d'une carte IGN et doit indiquer l'orientation (nord) ainsi que les voies d'accès. Sa précision doit permettre à l'administration de situer le terrain sans ambiguïté.

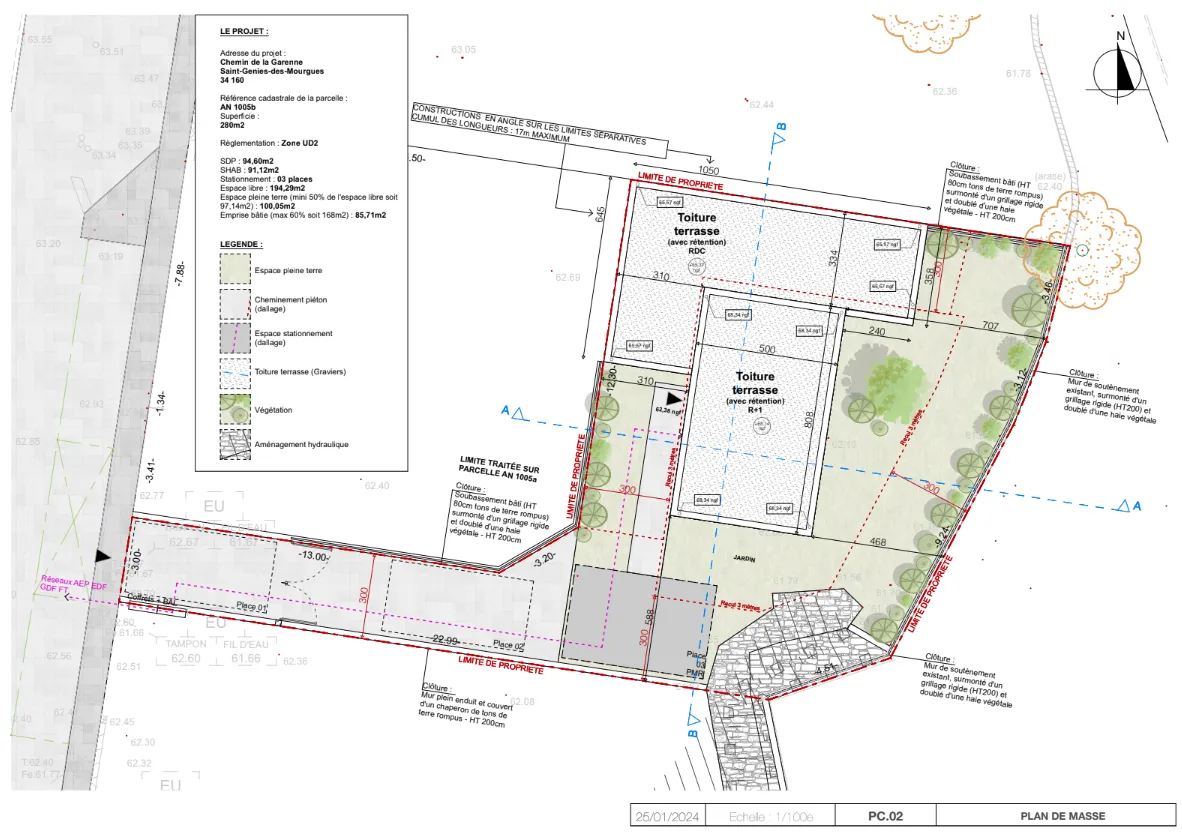

2. Le plan de masse (PCMI 2) : C'est le plan vu du dessus de votre terrain. Il représente les constructions existantes et projetées, les distances par rapport aux limites séparatives, les accès, les réseaux et les arbres remarquables. C'est souvent la pièce la plus technique à réaliser correctement, car une erreur peut entraîner un refus.

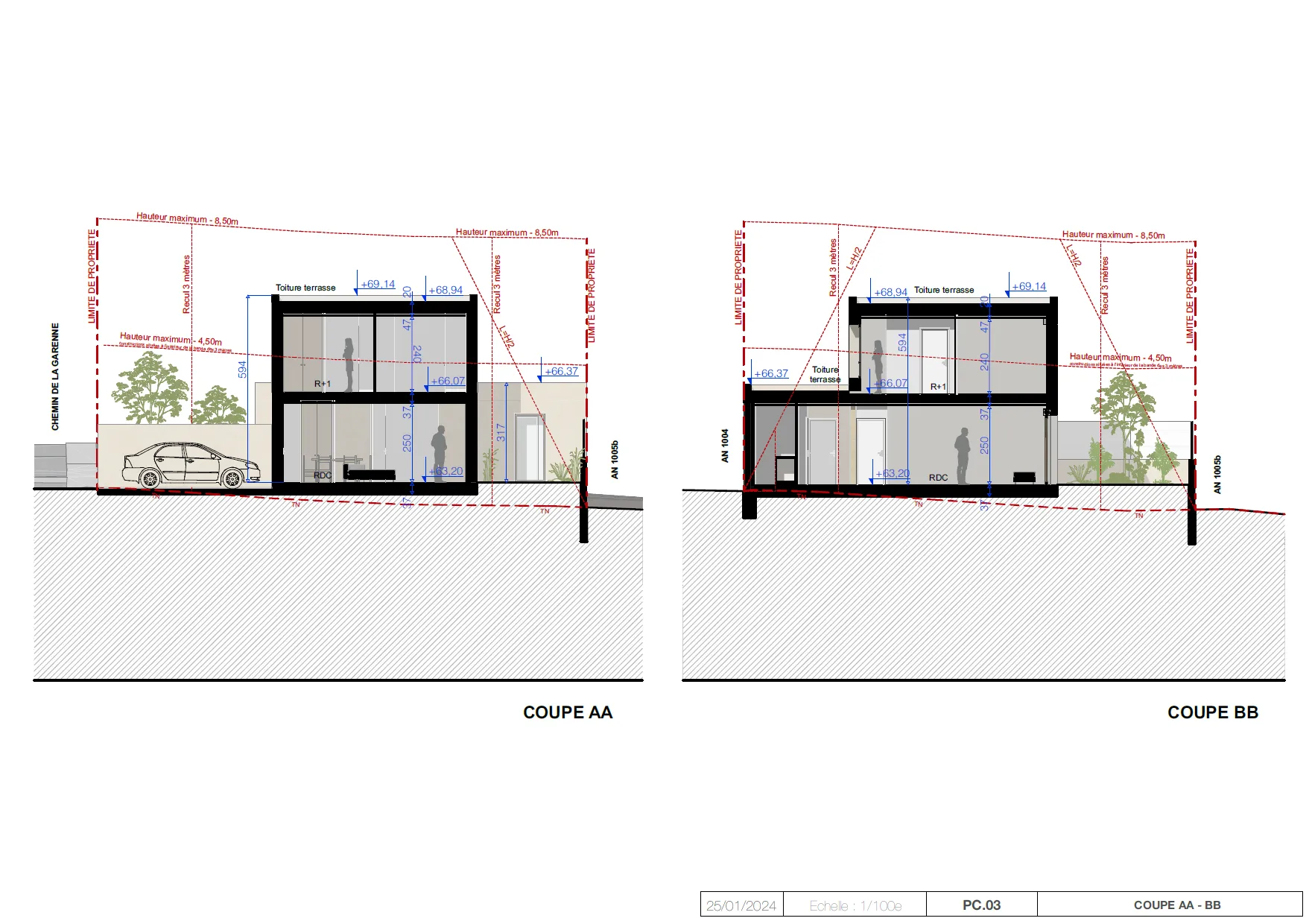

3. Le plan de coupe (PCMI 3) : Il montre une vue en section verticale de votre terrain et de votre construction. Il permet à la mairie d'évaluer l'impact visuel du projet dans la pente naturelle du terrain.

Les autres pièces graphiques à fournir

Au-delà de ces trois plans de base, un dossier de permis de construire complet comprend également :

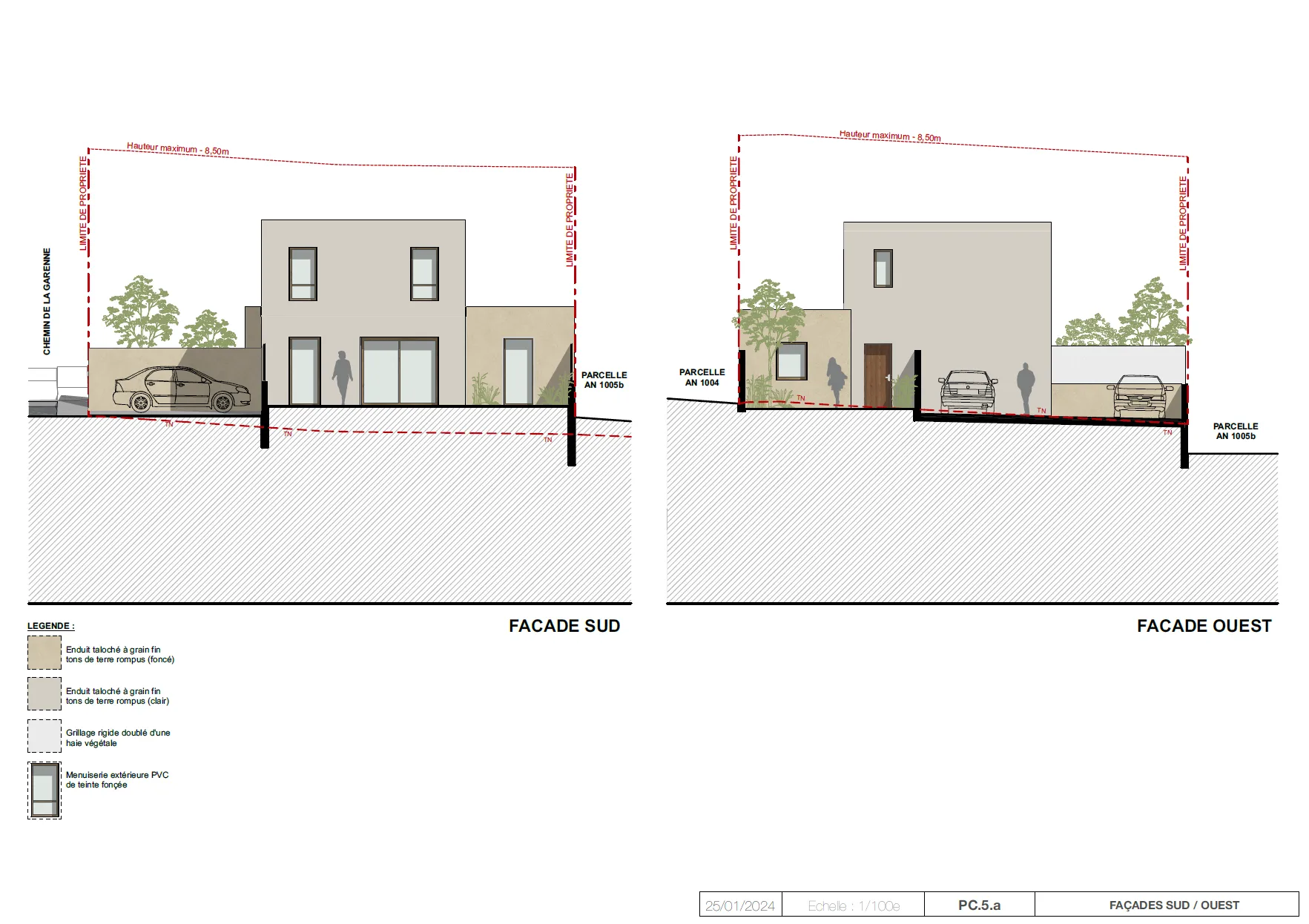

• Les plans de façades et toitures (PCMI 4) : Les quatre façades de la construction, avec les matériaux et les teintes

• Le document graphique d'insertion (PCMI 5) : Une perspective ou photomontage montrant le projet dans son environnement

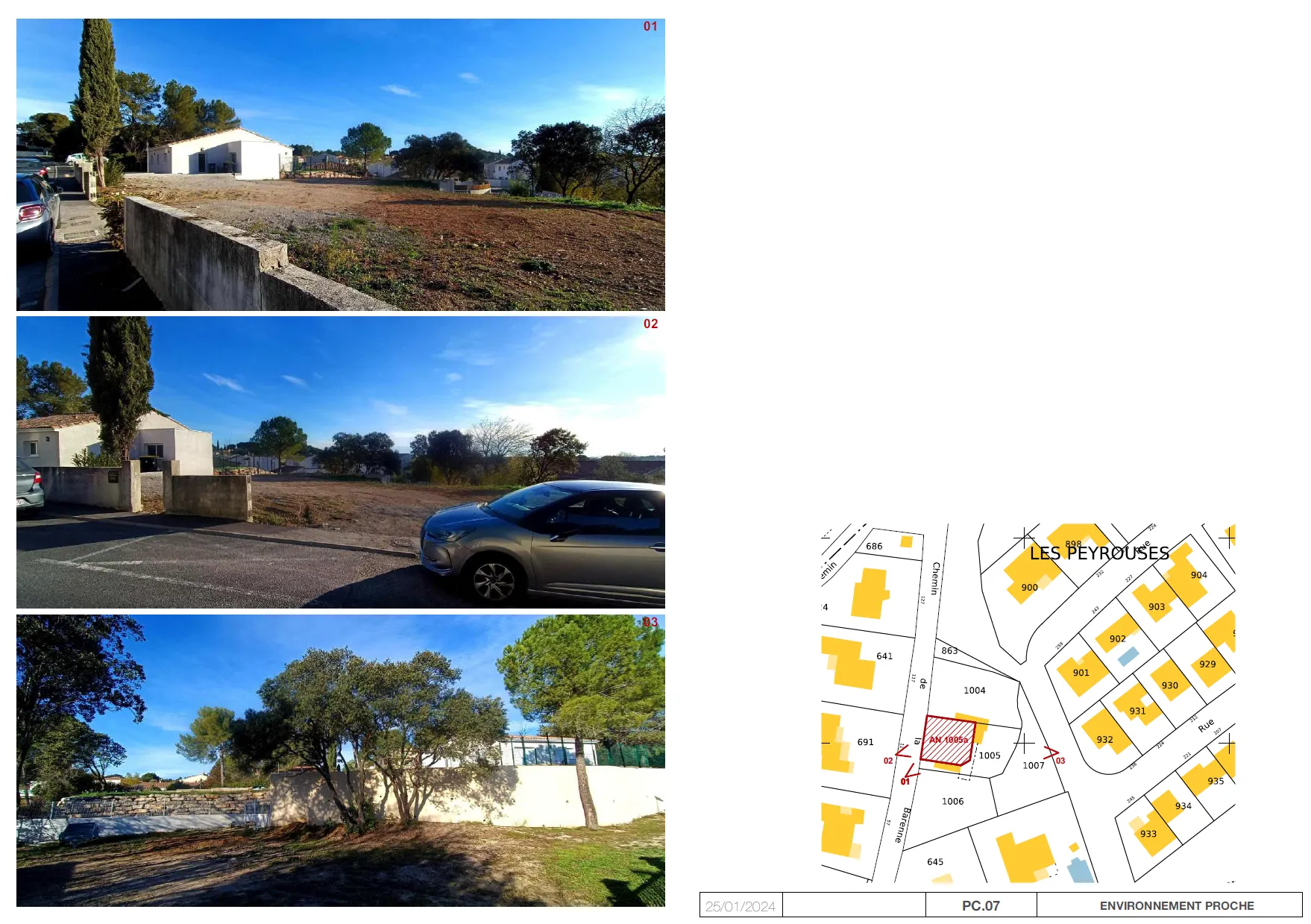

• Les photos de situation (PCMI 6 et 7) : Prises depuis et vers le terrain

Pour une déclaration préalable de travaux (extension inférieure à 40 m², ravalement, changement de fenêtres…), le dossier est allégé : plan de situation, plan de masse et photos suffisent généralement.

Puis-je dessiner mes plans moi-même ?

Oui, la loi ne vous oblige pas à faire appel à un professionnel pour les projets dont la surface de plancher totale reste inférieure à 150 m². Au-delà, le recours à un architecte devient obligatoire.

En pratique, dessiner ses plans soi-même est possible mais risqué : un plan de masse mal côté, une notice descriptive incomplète ou des documents non conformes aux formats exigés par la mairie entraînent fréquemment des demandes de pièces complémentaires, voire des refus. Un professionnel vous évite ces allers-retours et vous garantit un dossier conforme du premier coup.

Qui peut faire les plans pour un permis de construire ?

Les professionnels habilités

Plusieurs profils peuvent réaliser vos plans légalement :

L'architecte : obligatoire au-delà de 150 m² de surface de plancher pour les particuliers (20 m² pour les surfaces annexes dans certains cas). Ses honoraires sont élevés, généralement entre 8 % et 15 % du coût des travaux.

Le dessinateur-projeteur BIM : pour les projets en dessous du seuil architectural (extensions, maisons individuelles, garages, déclarations préalables), c'est la solution la plus adaptée. Formé à la conception et à la réglementation d'urbanisme, il réalise vos plans 2D et 3D à des tarifs bien inférieurs à ceux d'un architecte, tout en garantissant un dossier conforme et de qualité identique à un architecte.

Le maître d'œuvre : pilote également la partie administrative, mais son intervention va au-delà du simple dossier graphique.

L'auto-construction : comme évoqué ci-dessus, techniquement possible mais déconseillé sans formation.

Comment appelle-t-on les personnes qui réalisent des plans ?

Le terme varie selon le profil :

• Dessinateur-projeteur BIM ou dessinateur en bâtiment pour les techniciens spécialisés en conception de plans
• Architecte pour les diplômés habilités à signer les permis au-delà des seuils légaux
• Technicien d'étude du bâtiment ou modeleur BIM pour les professionnels travaillant avec des logiciels de maquette numérique (Revit, Archicad…)

Quel est le prix d'un dessinateur pour un permis de construire ?

Les tarifs varient selon la complexité du projet et la zone géographique. À titre indicatif :

Ces tarifs sont nettement inférieurs aux honoraires d'un architecte pour des projets de même envergure. Le paiement s'effectue généralement à la livraison du dossier.

Où trouver et comment consulter les plans d'un permis de construire ?

Est-il possible de consulter un permis de construire en ligne ?

Partiellement. La base Géoportail de l'urbanisme (geoportail-urbanisme.gouv.fr) vous donne accès aux documents d'urbanisme (PLU, carte communale) mais pas aux dossiers de permis individuels.

Pour consulter un permis de construire déposé, vous devez vous adresser directement au service urbanisme de la mairie concernée. Les dossiers de permis accordés sont des documents administratifs communicables, tout citoyen peut en faire la demande par écrit (courrier ou email) en invoquant la loi CADA.

Comment obtenir les plans d'un permis de construire existant ?

Si vous voulez consulter le permis d'un immeuble ou d'une maison (par exemple pour vérifier une construction voisine) :

1. Identifiez la mairie compétente
2. Adressez une demande écrite en précisant l'adresse du bien et la période approximative du dépôt
3. La mairie dispose de 30 jours pour répondre
4. Les documents sont communicables gratuitement sous format numérique

Où télécharger des plans de maison ?

Il n'existe pas de base de données publique permettant de télécharger librement des plans de maisons privées. En revanche :

• Des modèles de plans types sont disponibles sur des plateformes comme PlanRadar, Sketchup 3D Warehouse ou sur les sites de constructeurs de maisons individuelles
• Ces plans restent des points de départ, ils devront être adaptés à votre terrain, votre PLU et vos besoins spécifiques

Les erreurs fréquentes qui causent un refus ou une demande de pièces complémentaires

Constituer un dossier de permis de construire semble simple sur le papier. En pratique, les services instructeurs des mairies reçoivent chaque semaine des dossiers incomplets ou non conformes qui génèrent des allers-retours inutiles, parfois plusieurs mois de retard sur un chantier. Voici les erreurs les plus courantes, que je rencontre régulièrement dans mon activité.

1. Un plan de masse mal coté ou à la mauvaise échelle

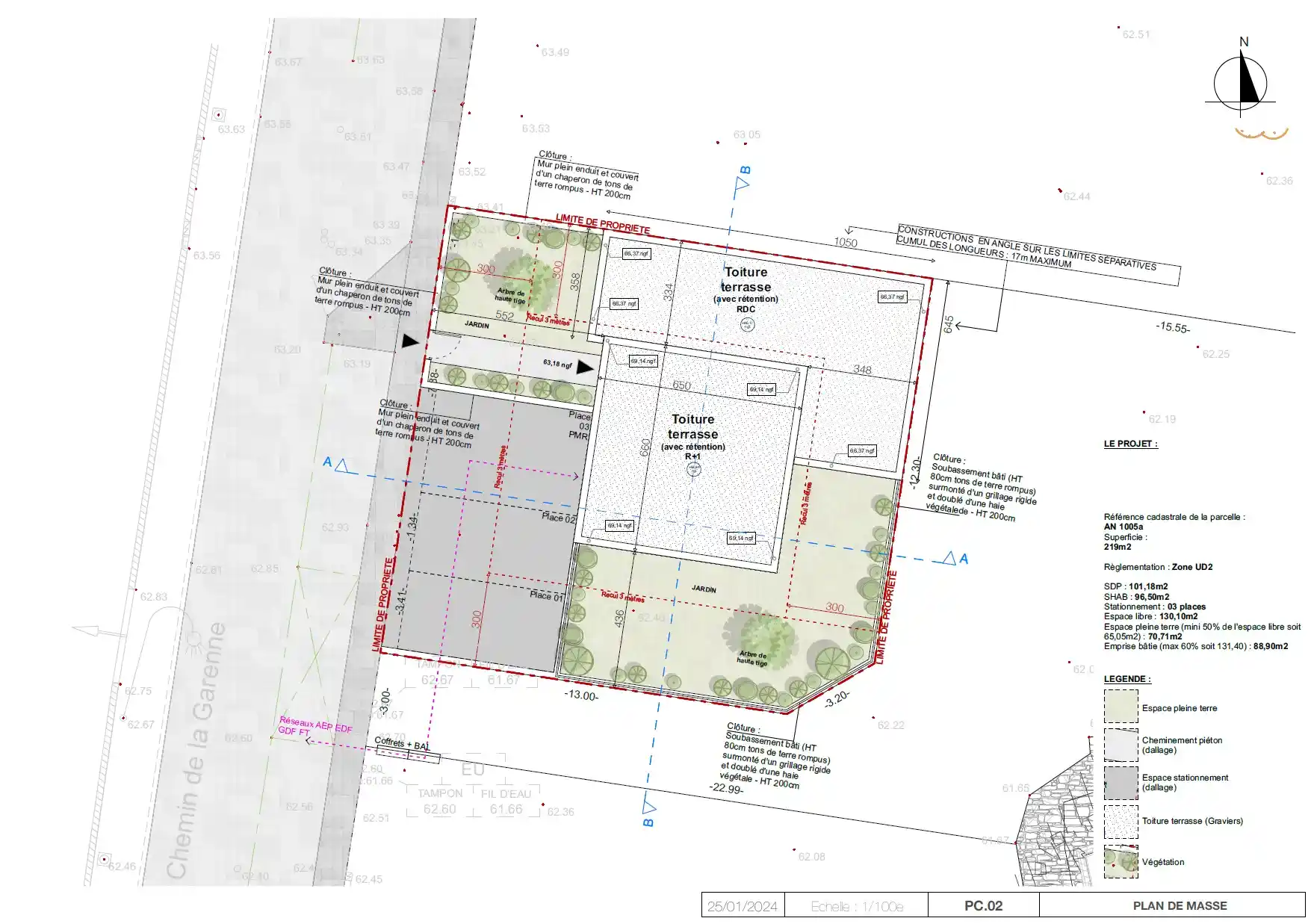

C'est de loin l'erreur la plus fréquente. Le plan de masse doit être coté avec précision : distances aux limites séparatives, emprise au sol exacte, accès véhicule, position des réseaux. Un plan dessiné "à vue d'œil" sans cotes vérifiables est systématiquement refusé ou fait l'objet d'une demande de pièce complémentaire. L'instructeur doit pouvoir vérifier le respect des règles du PLU, le recul minimum, et le coefficient d'emprise au sol directement sur le plan.

2. Ignorer les règles du PLU avant de dessiner

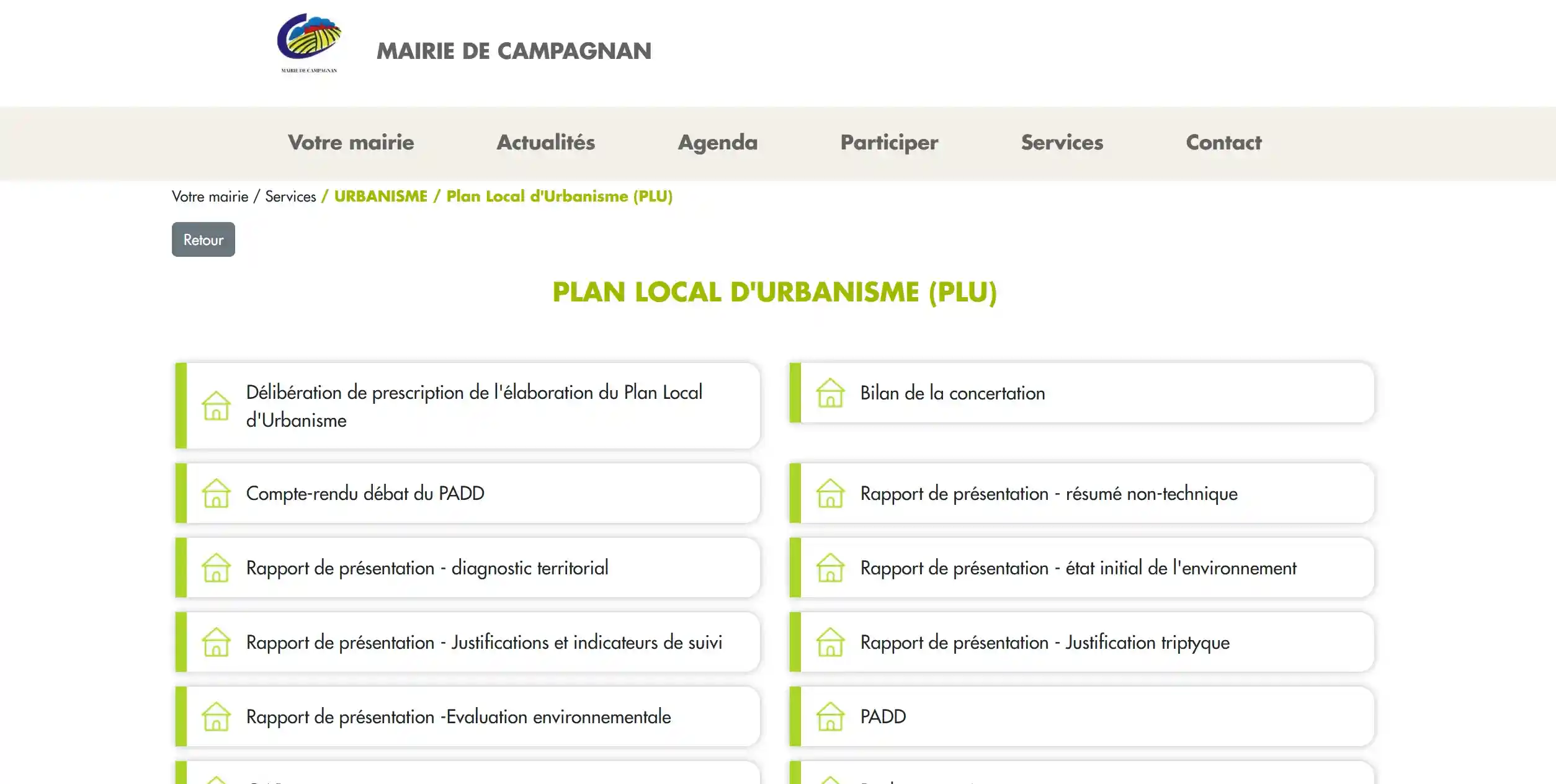

Chaque commune a son Plan Local d'Urbanisme avec des règles spécifiques : hauteur maximale autorisée, matériaux imposés, couleurs de façade, pente de toiture minimum ou maximum. Un projet dessiné sans consulter le PLU peut être parfaitement réalisé techniquement et pourtant refusé parce qu'il dépasse de 30 cm la hauteur autorisée dans la zone, ou parce que la toiture terrasse est interdite. Vérifier le PLU avant de tracer le premier trait est une étape non négociable.

3. Des façades incohérentes avec la coupe

Les plans de façades et le plan de coupe doivent raconter la même histoire. Si la hauteur à l'égout indiquée sur la façade ne correspond pas à ce qui apparaît sur la coupe, l'instructeur le verra immédiatement. Ces incohérences entre documents sont très courantes dans les dossiers faits maison, car chaque pièce est dessinée séparément sans vérification croisée. Avec un logiciel adapté comme Revit ou Archicad, toutes les vues sont extraites de la même maquette, ce type d'erreur est donc impossible.

4. Une insertion graphique insuffisante ou absente

La pièce PCMI 5, le document graphique d'insertion dans l'environnement est souvent bâclée ou absente. Certains particuliers fournissent une simple photo sans montage, ou une perspective sans contexte paysager. Or cette pièce est particulièrement scrutée dans les zones protégées (site classé, secteur ABF, Architecte des Bâtiments de France) et dans les communes au patrimoine architectural sensible comme Nîmes ou Montpellier par exemple. Une insertion soignée, réaliste et à l'échelle fait une vraie différence dans l'appréciation du dossier.

5. Un Cerfa mal renseigné

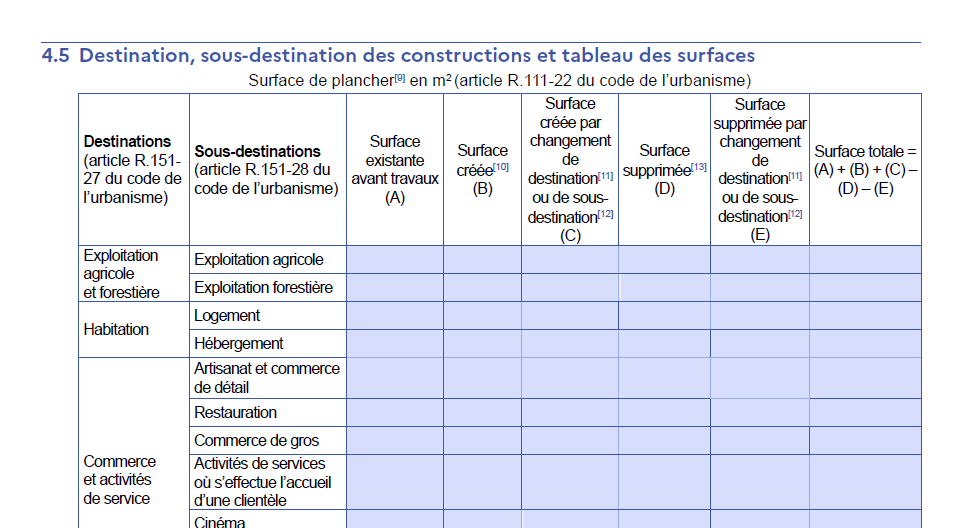

Le formulaire Cerfa 13406 (permis de construire pour maison individuelle) contient des dizaines de rubriques dont certaines sont piégeuses : surface de plancher, emprise au sol, surface taxable, destination des locaux. Une case mal cochée ou une surface mal calculée peut entraîner une demande de pièce complémentaire qui suspend le délai d'instruction et vous fait perdre 1 à 2 mois. Les surfaces taxables notamment suivent des règles de calcul précises que beaucoup de particuliers ne connaissent pas.

6. Déposer en mairie sans vérifier le secteur ABF

Si votre terrain est situé dans le périmètre des 500 mètres d'un monument historique, votre dossier sera soumis à l'avis de l'Architecte des Bâtiments de France. Dans ce cas, le délai d'instruction passe de 2 à 3 mois, et les exigences sur les matériaux et l'aspect extérieur sont beaucoup plus strictes. Ne pas le savoir en amont, c'est risquer un refus pour une façade enduite blanc alors que le secteur impose la pierre apparente.

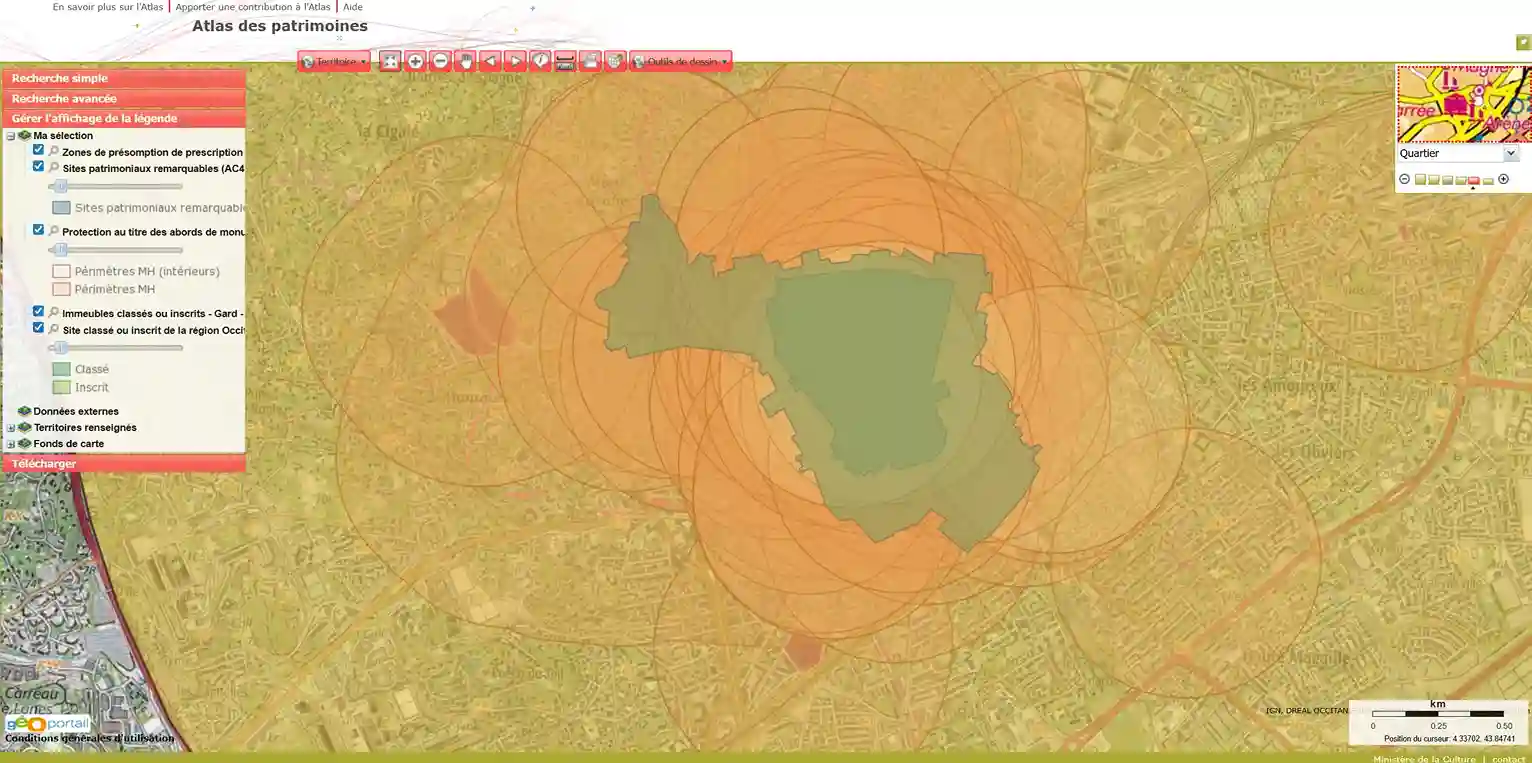

Capture du site atlas.patrimoines.culture.fr (Secteur ABF - Ville de Nîmes) :

Ce que ces erreurs ont en commun

Elles sont toutes évitables avec une bonne préparation et elles coûtent toutes du temps. Un dossier incomplet suspend le délai d'instruction le temps de fournir les pièces manquantes. Concrètement, un retard de 2 mois sur un permis peut décaler le début du chantier, remettre en cause un financement ou faire expirer une offre de prêt.

C'est précisément pour éviter ces situations que confier son dossier à un dessinateur-projeteur BIM a du sens, même sur un projet de taille modeste. Le coût d'un dossier professionnel est souvent très inférieur au coût d'un retard de chantier.

Conclusion : par où commencer ?

Si vous préparez un dossier de permis de construire, voici l'ordre logique :

1. Vérifiez votre PLU : les règles de votre commune conditionnent tout ce qui est possible sur votre terrain
2. Évaluez si vous avez besoin d'un architecte : seuil à 150 m² de surface de plancher totale
3. Contactez un dessinateur-projeteur : pour les projets sous ce seuil, c'est la solution la plus rapide et économique pour un dossier conforme
4. Rassemblez vos documents existants : titre de propriété, plans cadastraux, anciens permis si disponibles

Un dossier bien préparé dès le départ évite les allers-retours avec la mairie et respecte les délais légaux d'instruction (2 mois pour une déclaration préalable, 3 mois pour un permis de construire).

Vous avez un projet de construction, d'extension ou de rénovation dans le Gard, l'Hérault ou les Bouches-du-Rhône ? Je réalise vos plans et votre dossier complet, prêt à déposer en mairie. Demandez un devis gratuit (réponse sous 48h).
