Comment retrouver les plans de sa maison : mairie, cadastre, notaire et autres sources

Récupérer les plans d'un bien immobilier est plus courant qu'on ne le croit et plus simple qu'on ne le craint. Ce guide fait le tour de toutes les sources possibles, dans l'ordre le plus efficace.

Pourquoi a-t-on besoin de récupérer les plans d'une maison ?

Les situations sont variées, mais les besoins reviennent souvent :

• Préparer une extension ou une rénovation : connaître la structure existante avant de toucher aux murs porteurs
• Constituer un dossier de permis de construire : le plan de masse existant est une base indispensable
• Vérification lors d'une transaction immobilière : contrôler que la surface réelle correspond à ce qui est annoncé
• Régler un litige de voisinage : vérifier l'implantation par rapport aux limites séparatives
• Demande d'assurance ou de garantie décennale : certains contrats exigent les plans d'exécution

Dans tous ces cas, il existe plusieurs sources à consulter dans un ordre précis.

Source 1 : La mairie : la plus complète et la plus fiable

C'est votre premier réflexe à avoir. Tout permis de construire accordé est un document administratif archivé en mairie, communicable à toute personne qui en fait la demande, y compris pour un bien qui ne vous appartient pas encore.

Ce que vous pouvez obtenir

Le dossier de permis de construire contient les plans déposés à l'époque de la construction : plan de situation, plan de masse, plan de coupe, façades. Ces documents correspondent à l'état du bâtiment au moment de sa construction, pas nécessairement aux modifications ultérieures.

Comment faire la demande

1. Identifiez la mairie du lieu où se trouve le bien

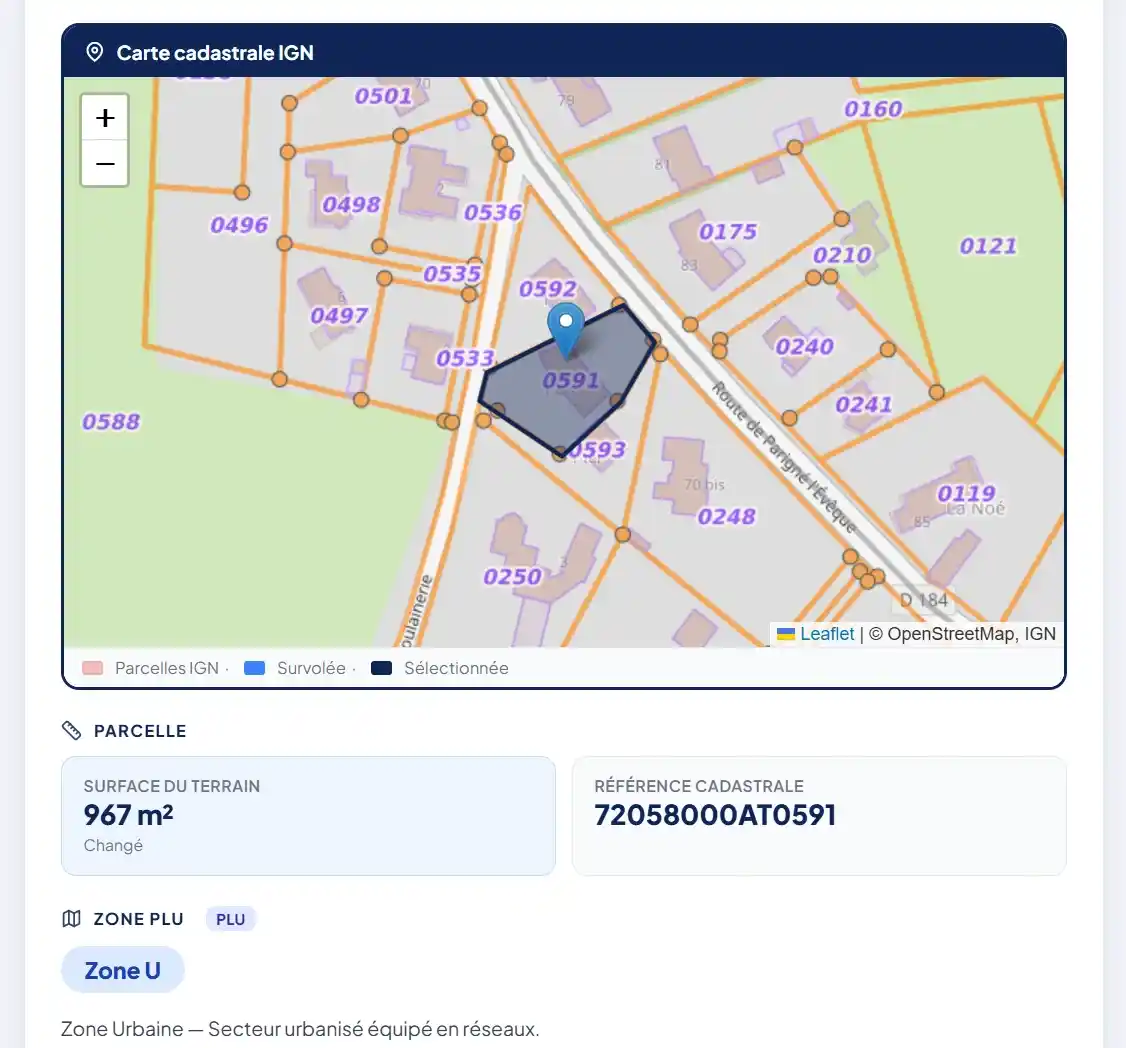

2. Retrouvez la référence cadastrale du terrain (sur cadastre.gouv.fr en entrant l'adresse) ou sur notre outil en ligne gratuit.




3. Adressez une demande écrite au service urbanisme  par email ou courrier en précisant l'adresse exacte du bien et la période approximative de construction
4. Invoquez la loi CADA (loi sur l'accès aux documents administratifs), les dossiers de permis accordés sont communicables de droit
5. La mairie dispose de 30 jours pour répondre. Les documents sont fournis gratuitement sous format numérique ou papier

Modèle de courrier à adresser au service urbanisme

Objet : Demande de communication de documents administratifs - Dossier de permis de construire

Madame, Monsieur,

Je me permets de vous contacter afin d'obtenir communication du dossier de permis de construire relatif au bien immobilier situé au [adresse complète du bien], en vertu de la loi n°78-753 du 17 juillet 1978 relative à l'accès aux documents administratifs (loi CADA).

Ce dossier a été déposé et accordé approximativement en [année estimée]. La référence cadastrale de la parcelle concernée est [référence cadastrale], consultable sur cadastre.gouv.fr.

Je souhaiterais obtenir les pièces graphiques suivantes : plan de situation, plan de masse, plan de coupe, plans de façades, ainsi que tout document graphique inclus dans ce dossier.

Conformément à la loi, je vous serais reconnaissant(e) de bien vouloir me communiquer ces documents sous format numérique dans un délai de 30 jours.

Dans l'attente de votre réponse, je reste à votre disposition pour tout renseignement complémentaire.

Cordialement, [Prénom Nom] [Adresse] [Email - Téléphone]

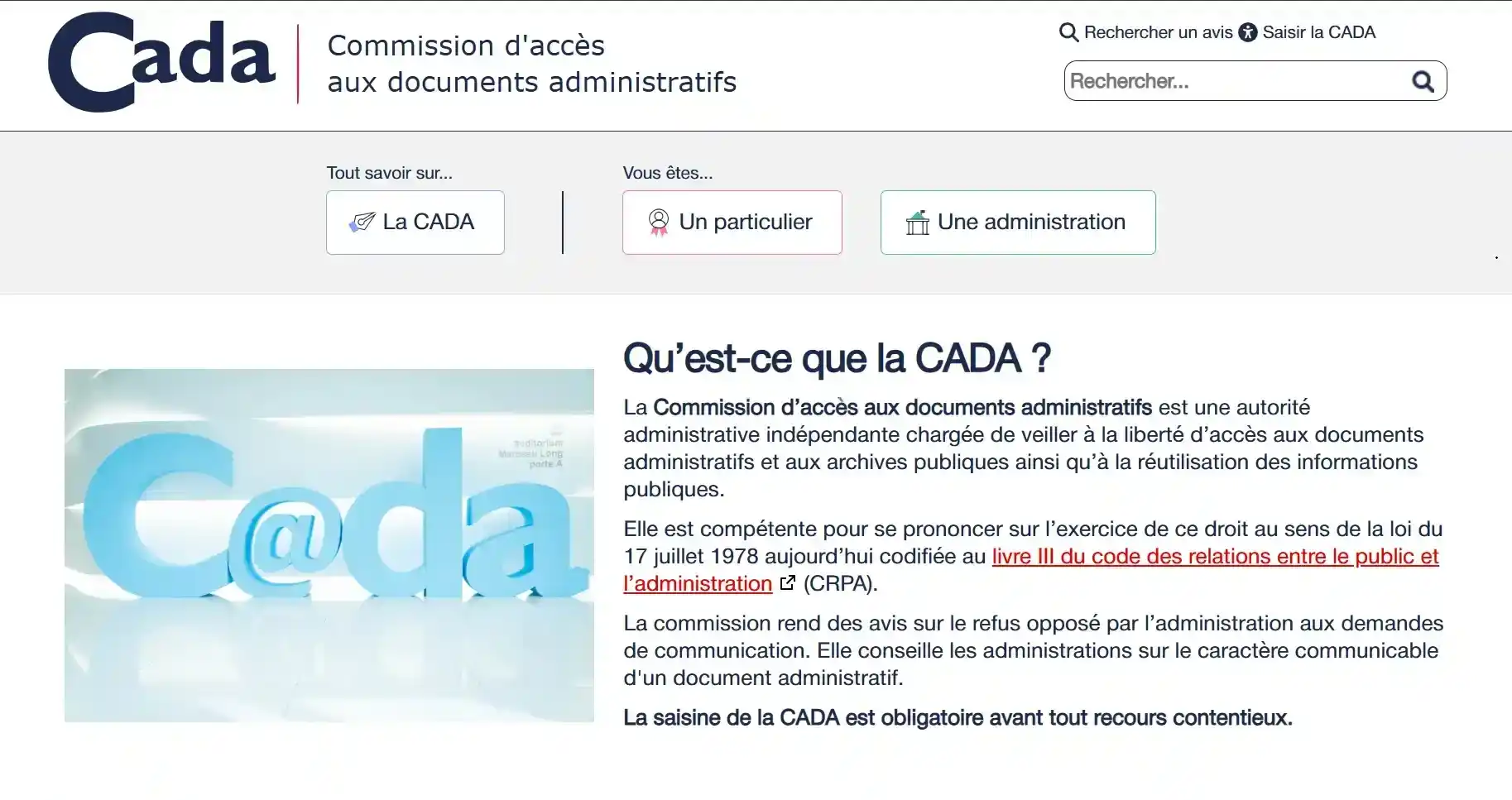

Ce courrier peut être envoyé par email ou par courrier postal au service urbanisme de la mairie concernée. Si vous n'obtenez pas de réponse sous 30 jours, vous pouvez saisir la CADA (cada.fr) pour obtenir un avis favorable opposable à la mairie.

Délais d'archivage

Les mairies conservent les dossiers de permis pendant des durées variables. Les dossiers récents (moins de 30 ans) sont généralement accessibles sans difficulté. Au-delà, ils peuvent avoir été transférés aux archives départementales, une démarche supplémentaire mais tout à fait faisable.

Si la mairie n'a plus les archives

Adressez-vous directement aux archives départementales de votre département. Elles conservent les dossiers d'urbanisme anciens et permettent la consultation sur place ou parfois en ligne via leur portail numérique.

Source 2 : Le cadastre : pour les limites de terrain, pas les bâtiments

C'est une confusion fréquente : le plan cadastral n'est pas un plan de construction. Il représente les limites des parcelles et les emprises des bâtiments vues du dessus, mais sans les cotes intérieures, les structures ni les hauteurs.

Ce qu'il contient

• Les limites de votre parcelle avec sa superficie officielle
• L'emprise au sol de vos bâtiments (contour extérieur)
• Les parcelles voisines et les références cadastrales
• Les voies publiques et chemins attenants

Comment y accéder

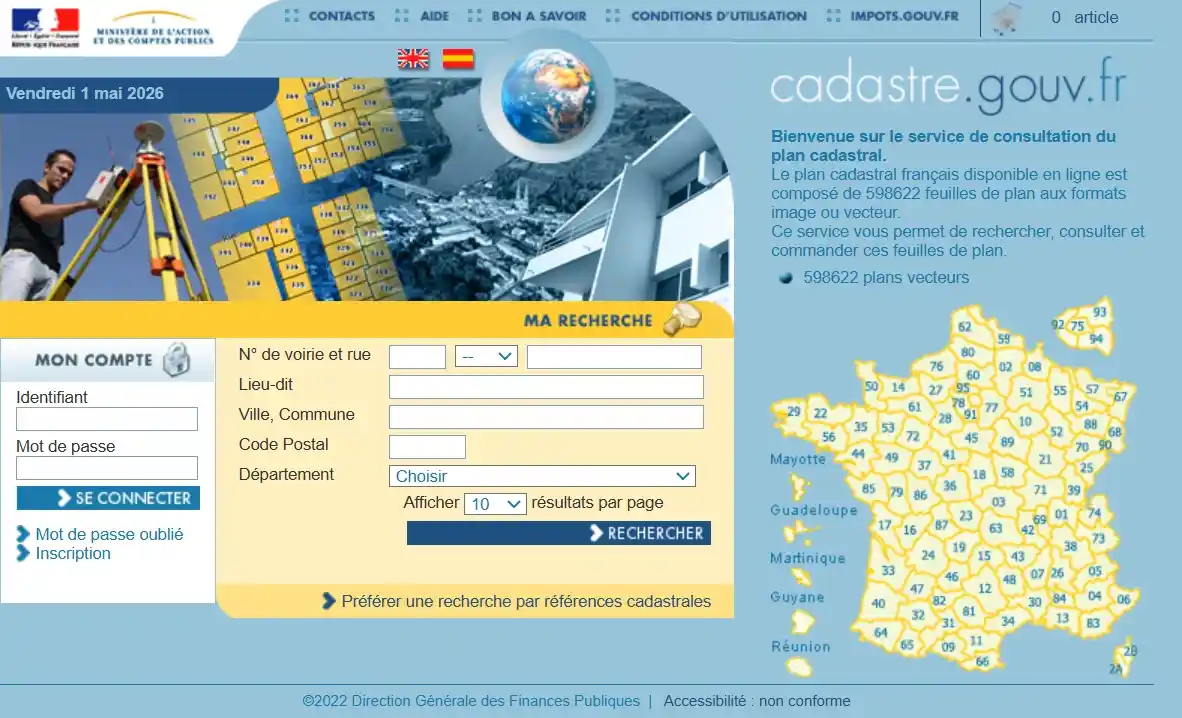

Le plan cadastral est consultable gratuitement et immédiatement sur cadastre.gouv.fr. Saisissez l'adresse ou la référence cadastrale (exemple : 30189 000 A 0142) et téléchargez le plan en PDF.

Pour quoi c'est utile concrètement

Le plan cadastral est indispensable pour établir le plan de situation (PCMI 1)d'un dossier de permis de construire. Il est aussi utilisé pour vérifier les limites séparatives avant un projet d'extension ou en cas de litige de voisinage.

Les anciens plans du cadastre

Les matrices cadastrales historiques, parfois appelées "plans napoléoniens", sont conservées aux archives départementales. Elles permettent de retracer l'évolution d'une parcelle sur plusieurs siècles. Utile notamment pour les maisons anciennes dont l'historique est mal documenté.

Source 3 : Le notaire : à consulter lors d'une transaction

Lors d'une vente immobilière, le notaire rassemble et archive l'ensemble des documents juridiques liés au bien. Il peut détenir des plans dans deux cas :

Les plans annexés à l'acte de vente : certains vendeurs joignent les plans à leur dossier de vente, notamment pour les maisons neuves ou récemment construites. Ces documents sont annexés à l'acte authentique et conservés dans les minutes du notaire.

Le diagnostic de superficie loi Carrez : obligatoire pour les appartements en copropriété, ce document mentionne la surface privative mais ne contient pas les plans détaillés de la construction.

Comment obtenir les documents

Si vous êtes l'acheteur ou le vendeur, vous pouvez demander au notaire qui a géré la transaction une copie des annexes de l'acte. Des frais de copie peuvent s'appliquer (quelques euros par page). Si le notaire d'origine n'est plus en activité, ses archives ont été transférées à la chambre des notaires du département.

Source 4 : Le constructeur ou l'architecte d'origine

Si vous connaissez le constructeur ou le cabinet d'architecture qui a réalisé votre maison, c'est une piste sérieuse.

Les constructeurs de maisons individuelles (Maisons France Confort, Phénix, Maisons du Midi…) conservent les dossiers techniques de leurs constructions. Une simple demande avec la référence du contrat ou l'adresse du bien peut suffire à obtenir les plans d'exécution.

Les architectes ont une obligation légale de conservation des dossiers pendant 10 ans à compter de la réception des travaux. Au-delà, c'est à leur discrétion. En pratique, beaucoup les gardent bien plus longtemps. Si l'architecte a cessé son activité, sa succession professionnelle ou l'ordre des architectes de la région peut vous orienter.

Source 5 : Les anciens propriétaires

Simple mais souvent négligé. Si vous venez d'acheter le bien et que vous avez un contact avec les anciens propriétaires, la question vaut la peine d'être posée directement. Beaucoup conservent les plans originaux, les factures de travaux et les notices techniques sans savoir qu'ils ont de la valeur pour l'acheteur.

Cas particulier : Récupérer les plans d'un appartement en copropriété

La démarche est différente d'une maison individuelle. Les sources à consulter sont :

Le syndic de copropriété : il détient le dossier technique de l'immeuble, qui doit contenir les plans des parties communes. Il peut aussi avoir les plans des lots individuels si des travaux ont été réalisés sur parties communes. Tout copropriétaire a le droit d'accéder à ces documents sur simple demande (loi du 10 juillet 1965).

Le carnet d'entretien de la copropriété : document obligatoire qui recense les travaux effectués sur l'immeuble. Il peut référencer des plans techniques réalisés à l'occasion de rénovations.

Le dossier de diagnostic technique (DDT) : remis obligatoirement lors de toute vente, il contient le diagnostic de superficie loi Carrez mais aussi, selon l'ancienneté du bien, des informations sur la structure.

La mairie : si un permis de construire a été déposé pour l'immeuble ou pour des travaux d'envergure, les plans déposés sont consultables comme pour n'importe quel bien.

Que faire quand aucune source ne fonctionne ?

Si malgré toutes ces démarches vous ne retrouvez pas les plans, il reste deux solutions :

1. Le relevé de l'existant : Un dessinateur-projeteur ou un géomètre peut se déplacer sur site pour mesurer et dessiner l'état actuel du bâtiment. C'est le seul moyen d'obtenir des plans fiables et à jour lorsque les documents d'origine ont disparu. Le relevé produit des plans 2D cotés et, si besoin, une maquette 3D de l'existant, une base solide pour préparer un projet d'extension ou de rénovation.

2. La photogrammétrie : Pour les biens complexes (volumes irréguliers, maisons de caractère, bâtiments anciens), des techniques de relevé par photographies ou scan 3D permettent de reconstituer les plans avec précision. Cette prestation est plus coûteuse mais très efficace pour les projets ambitieux.

Récapitulatif : quelle source selon votre situation

Questions fréquentes

Combien coûte une demande de plans auprès de la mairie ? La communication de documents administratifs est entièrement gratuite sous format numérique. Si vous demandez des copies papier, la mairie peut facturer les frais de reproduction, généralement quelques centimes par page. Elle ne peut en aucun cas vous facturer la recherche ou la consultation.

Que faire si la mairie dit ne plus avoir les archives ? Adressez-vous directement aux archives départementales de votre département. Elles conservent les dossiers d'urbanisme anciens transférés par les communes et proposent souvent une consultation en ligne via leur portail numérique. Les dossiers antérieurs à 1950 s'y trouvent presque systématiquement.

Les plans obtenus correspondent-ils à l'état actuel du bâtiment ? Pas nécessairement. Les plans du dossier de permis de construire correspondent à l'état du bâtiment au moment de sa construction. Si des travaux, extensions ou modifications ont été réalisés depuis, avec ou sans permis, les plans d'origine ne reflètent plus la réalité. Dans ce cas, seul un relevé de l'existant réalisé sur site par un professionnel vous donnera des plans fiables et à jour.

Peut-on obtenir les plans d'une maison qu'on n'a pas encore achetée ? Oui. Les dossiers de permis de construire accordés sont des documents administratifs communicables à tout citoyen, y compris pour un bien qui ne vous appartient pas. Vous n'avez pas besoin de justifier votre demande auprès de la mairie. C'est un droit garanti par la loi CADA.

Combien de temps faut-il pour obtenir les plans selon la source ?
