Tutoriel de la « Villa Lisa » – Modéliser une maison avec Revit

6. Création des murs de soubassement

Au cours de ce chapitre, vous allez créer des murs de soubassement.

  • Dans l'arborescence du projet, sous Plans d'étage, placez-vous sur le niveau Mur de soubassement.
  • Vous allez sélectionner un mur porteur et le renommer : Mur soubassement BB 20. Sa composition sera la suivante, avec une seule couche niveau 1, en Matériau BB 20 cm (1).
Composition du mur soubassement BB 20 – une couche BB 20 cm dans Revit
  • Choisissez les options de tracé ci-dessous en appliquant :
    • Une Hauteur au lieu d'une Profondeur
    • Un décalage par rapport à la ligne de justification de -0,02
    • Une ligne de justification au Nu Fini Extérieur
    • Une contrainte inférieure : Mur de soubassement sans décalage
    • Un contrainte supérieure : Jusqu'au RDC, décalage supérieur = -0,032
    • Vous commencerez, par exemple, par le point de Départ afin de progresser sous les murs porteurs de votre projet.

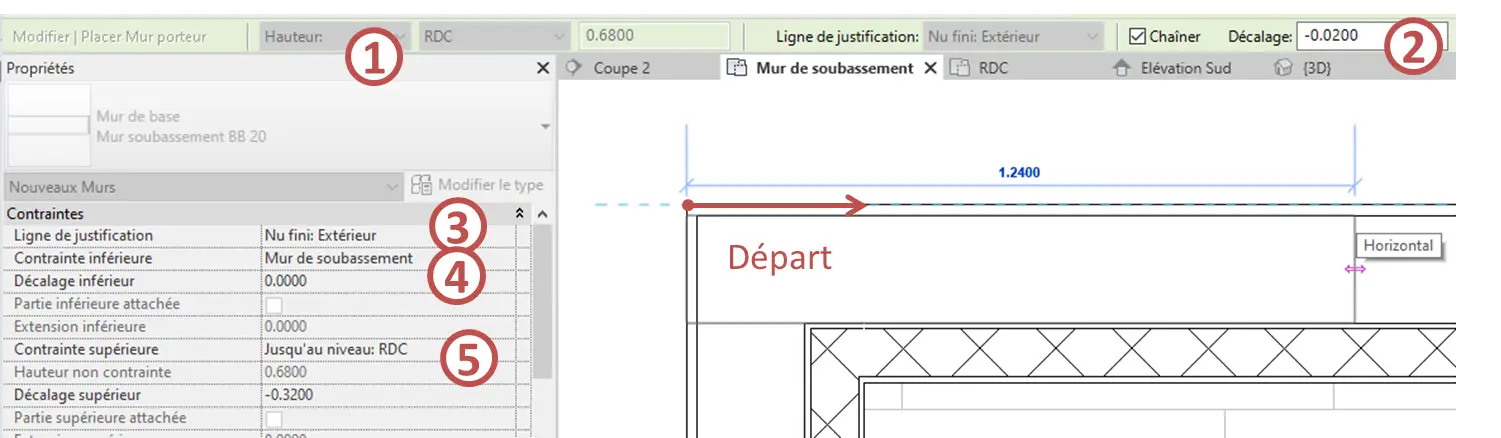

Paramètres de tracé du mur de soubassement – hauteur, décalage, nu fini extérieur

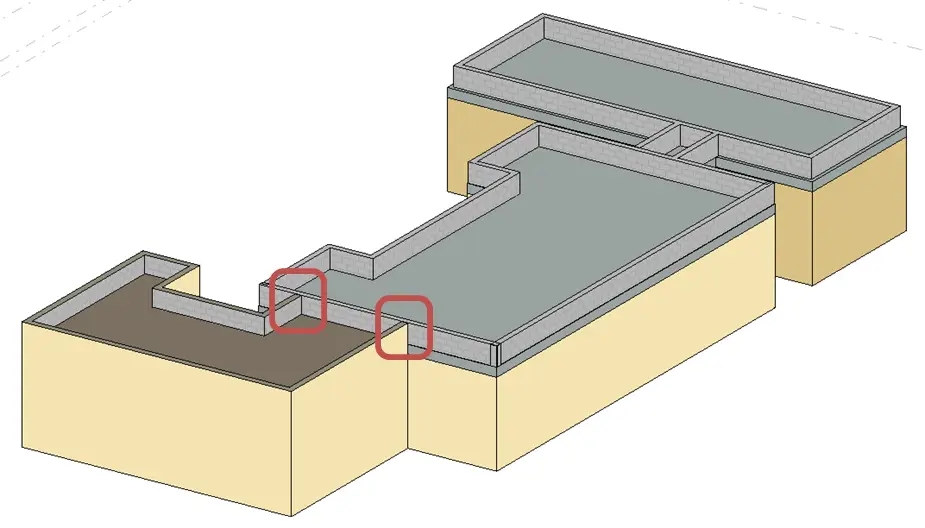

En se plaçant sous le projet à l'aide du cube de visualisation en 3D (1), vous devez obtenir cette disposition pour les murs de soubassements :

Vue 3D sous le projet montrant les murs de soubassement de la Villa Lisa


Vous remarquerez que vous allez devoir Modifier le profil des murs repérés en rouge, afin de les adapter à votre infrastructure. Le chapitre « Ajustements et modifications du projet » sera consacré à ces ajustements.

Vous pouvez contrôler votre travail sur une coupe longitudinale :

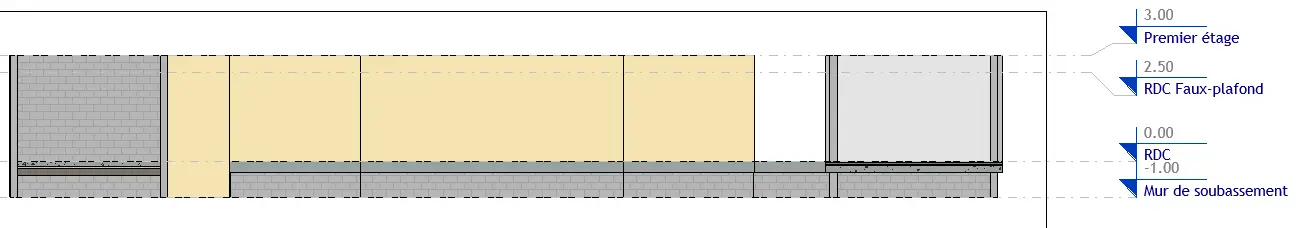

Coupe longitudinale de contrôle des murs de soubassement de la Villa Lisa

  • Enregistrez votre travail.

7. Poser des poteaux

Afin de supporter une poutre pour la mezzanine, il est nécessaire de poser deux poteaux.

  • Pour la création des 2 poteaux, il faut aller dans l'onglet Structure, panneau Structure et Poteau.
Onglet Structure → Poteau dans Revit pour placer les poteaux béton
  • Si le poteau n'est pas préchargé dans votre fichier gabarit, il faut charger la famille suivante dans le dossier Structure, Poteaux -> Béton : « rectangulaire.rfa »
  • Vous dupliquerez le Poteau béton - Rectangulaire 300 mm x 450 mm selon l'appellation : Poteau béton - Rectangulaire 200 mm x 400 mm.
  • Dans un premier temps, paramétrerez ces valeurs dans le ruban vert de la barre d'option :
Paramètres du poteau béton rectangulaire 200 x 400 mm dans le ruban vert Revit
  • Placez 2 poteaux sur le plan comme indiqué ci-dessous:
Plan de masse avec positionnement des 2 poteaux intermédiaires de la Villa Lisa
  • Pour la création des 2 poteaux, choisissez les paramètres d'implantation suivants :
    • Niveau de base : 1 Mur de soubassement.
    • Décalage inférieur : 0.00
    • Niveau supérieur : 1er étage.
    • Décalage supérieur : -0.40

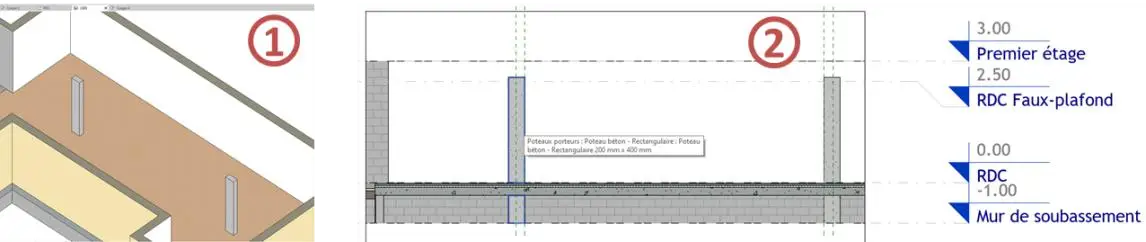

Vous pouvez contrôler votre travail sur la vue 3D (1), ou sur une coupe (2), que vous positionnerez correctement, comme ci-dessous :

Coupe transversale de contrôle du positionnement des poteaux en 3D

  • Enregistrez votre travail.

8. Création des fondations

Au cours de ce chapitre, vous allez créer des fondations sous les murs de soubassement.

  • Vous restez placé en vue 3D sous votre projet. « Retournez » votre projet de manière à voir les soubassements vers le haut.
  • Dans l'onglet Structure, panneau Fondation, choisir Filante.

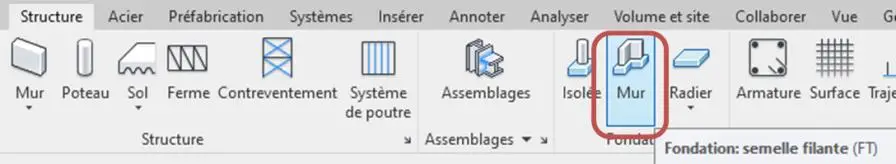

Onglet Structure → Fondation → Filante pour créer les semelles filantes
  • Vous choisirez par défaut la semelle filante : Soubassement 30 cm/30 cm x 50 cm.
  • Vous la dupliquerez pour la renommer : Soubassement 20 cm/20 cm x 30 cm en modifiant ses paramètres dans : Structure.
  • La semelle filante fera 60 cm de large et 30 cm de hauteur. Dans les paramètres ci-contre :
    • Largeur = l'empâtement : 20 cm
    • Epaisseur = la hauteur : 30 cm

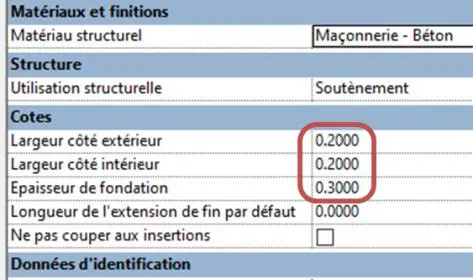

Paramètres de la semelle filante Soubassement 20 cm/20 cm x 30 cm dans Revit
  • Vous devez cliquer sur tous les murs de soubassement afin d'obtenir le résultat ci-dessous :

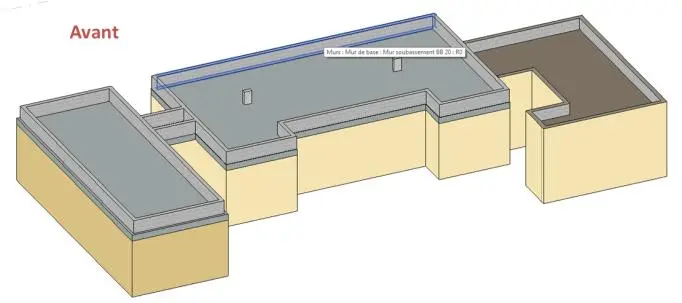

Vue 3D des semelles filantes sous les murs de soubassement de la Villa Lisa

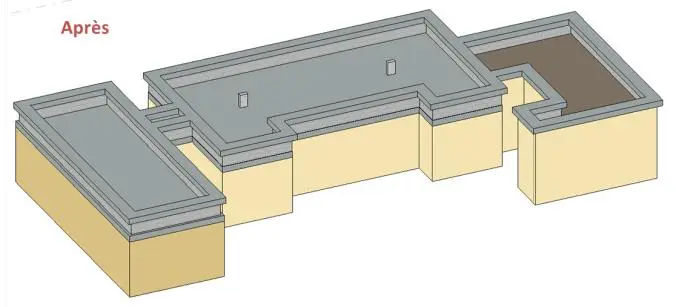

Vue isométrique des fondations filantes de la Villa Lisa dans Revit
  • Pour les semelles de fondation isolées sous les poteaux : cliquez sur STRUCTURE et ISOLÉE dans Fondations.

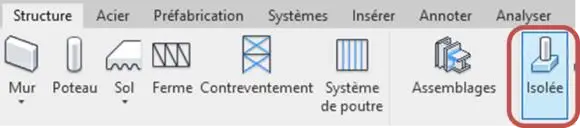

Onglet Structure → ISOLÉE pour placer les semelles de fondation isolées
  • Vous devez charger la famille : « Base rectangulaire.rfa » (Dossier Structure -> Fondation) et vous allez créer en dupliquant une fondation nommée : « 800mm x 600mm x 300mm »

La semelle de fondation isolée aura les dimensions :

  • La longueur = 0.80 m
  • La largeur = 0.60 m
  • La hauteur = 0.30 m

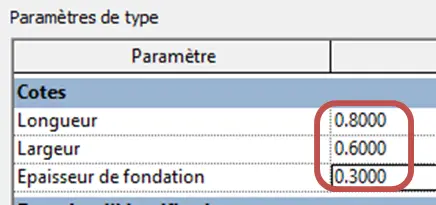

Dimensions de la semelle de fondation isolée 800 x 600 x 300 mm dans Revit
  • Pour placer votre semelle de fondation, dans l'onglet Modifier sélectionnez Sur les poteaux, puis sélectionnez les poteaux sur la vue 3D. Maintenez la touche CTRL pour sélectionner le deuxième poteau.

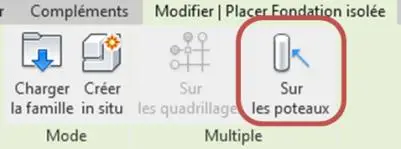

Sélection des poteaux avec la touche CTRL pour placer les semelles isolées
  • Validez cotre travail avec la coche verte.

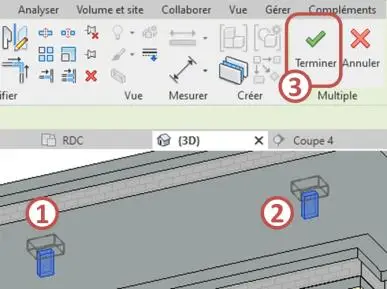

Vue 3D des semelles de fondation isolées sous les poteaux de la Villa Lisa
  • Par ailleurs, pour avoir un aperçu du plan de fondation, ouvrer le plan « Mur de soubassement », dans les Propriétés cherchez la partie Etendues puis cliquez sur Plage de la Vue.

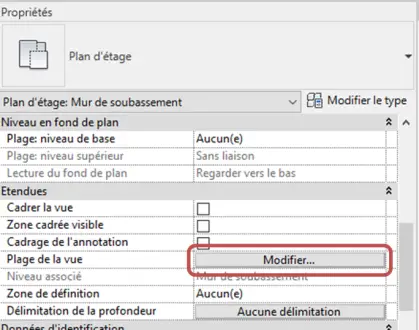

Propriétés du plan → Etendues → Plage de la Vue pour voir les fondations
  • Vous allez modifier les paramètres de la plage de la vue du Niveau 1 Mur de soubassement, depuis les propriétés du niveau :

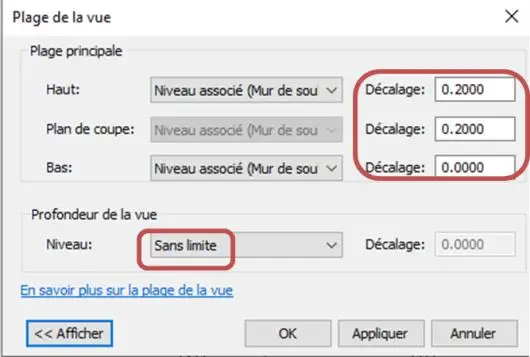

Paramètres de la plage de vue du niveau Mur de soubassement dans Revit
  • Vous obtenez ainsi le principe du plan de fondation.

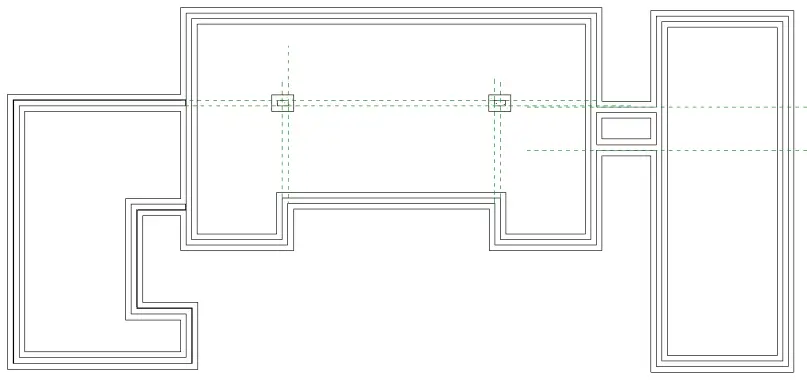

Plan de fondation obtenu après modification de la plage de vue dans Revit
  • Enregistrez votre travail.
